Mapeo de Temperatura

Mide la temperatura entre dos superficies, utilizando un sensor delgado y flexible. Los datos que se obtienen y las herramientas de análisis de Tekscan proporcionan información para mejorar el diseño, la fabricación, la calidad y la investigación de los productos.

Función Mapeo de Temperatura, I-Scan™

Tekscan ha mejorado la plataforma I-Scan™ con una nueva función de mapeo de temperatura, que permite capturar la distribución detallada de la temperatura en una superficie, o entre dos superficies, donde las cámaras térmicas no llegan a hacerlo.

Esta innovadora solución integra el software y la electrónica de I-Scan con un sensor de temperatura de película fina y ofrece un análisis térmico preciso y de alta resolución en un formato fácil de usar. El sensor adaptable puede utilizarse por sí solo o, en función del pack seleccionado, emparejado con un sensor de mapeo de presión Tekscan, lo que le permite recopilar datos térmicos y/o de presión a fin de obtener información más detallada sobre el rendimiento del producto y la optimización del proceso.

Ventajas clave

  • Mide donde las cámaras térmicas no logran hacerlo

    • Mida con precisión la temperatura en componentes en movimiento, espacios cerrados y materiales de múltiples capas, incluso dentro de maquinarias selladas y rodillos giratorios donde fallan las cámaras de infrarrojo. Si trabaja con maquinaria cerrada, equipos giratorios o ensamblajes de múltiples capas, el sistema de detección de temperatura de Tekscan proporciona información espacial, dinámica y en tiempo real del comportamiento térmico.

    No es sensible a la emisividad

    • A diferencia de las cámaras infrarrojas, que requieren de ajustes de emisividad para obtener lecturas precisas, los sensores de mapeo de temperatura de Tekscan proporcionan mediciones precisas de contacto directo independiente de las propiedades del material.

    Visualización de la propagación térmica

    • Identifique cómo se mueve el calor a través de una superficie y cómo se destacan las zonas críticas para optimizar el diseño de productos, la selección de materiales y el control de procesos.

  • Información exhaustiva de datos

    • Capture la distribución de la temperatura en alta resolución y en tiempo real en una superficie para mayor análisis.

    Agilice la recopilación de datos

    • Elimine los inconvenientes de aplicar múltiples termocuplas en una superficie en favor de múltiples puntos de detección (192) incluidos en un único sensor adaptable.

    Correlación de presión y temperatura

    • Superposición con el mapeo de presión de I-Scan para revelar relaciones críticas entre la presión y la temperatura que afectan al rendimiento y la fiabilidad del producto.

    Integración fluida con I-Scan

    • Funciona con la plataforma existente I-Scan 9.5, lo que permite una fácil adopción por parte de los usuarios ya familiarizados con la tecnología de mapeo de presión de Tekscan.

Tecnología de un Sistema de Mapeo de Temperatura

  • Sensores

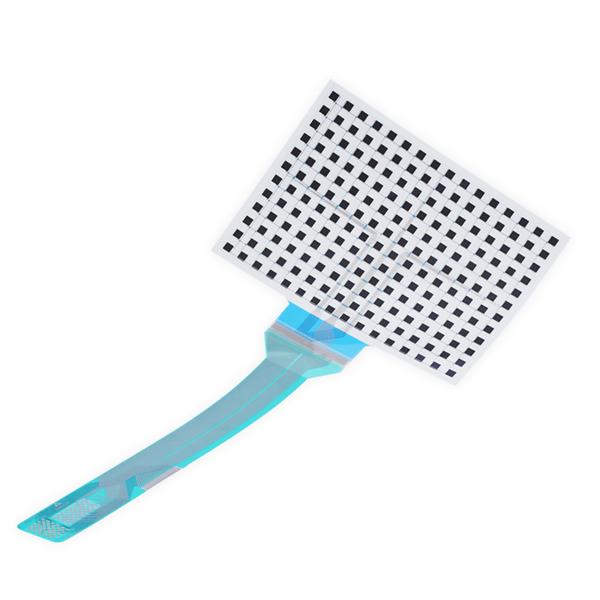

    • Fino, flexible y recortable: El nuevo sensor de temperatura T800 proporciona contacto directo con la superficie para un mapeo de temperatura preciso y de alta resolución.
    • Alta resolución: Sensor con 192 puntos de detección en una matriz de 16x12 en un intervalo de 0-120°C.
    • Mide la temperatura en lugares estrechos: a diferencia de las cámaras térmicas, funciona en entornos cerrados, obstruidos o reflectantes, por lo que es ideal para aplicaciones complejas.

  • Electrónica

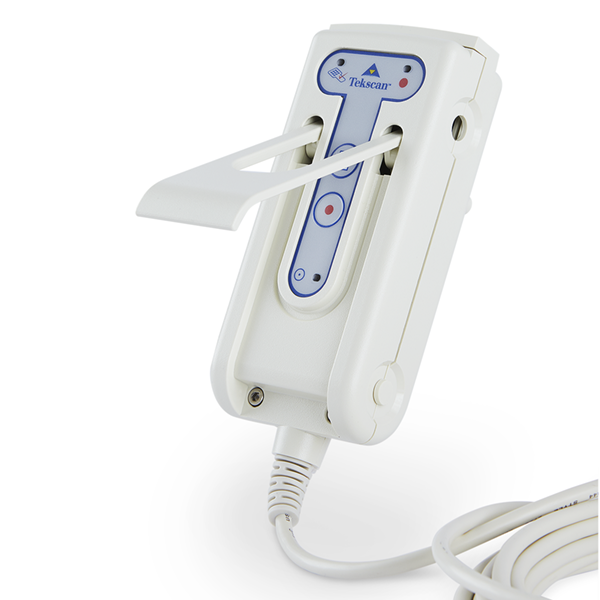

    • Funciona con el hardware existente: Diseñado para funcionar con el Tekscan Evolution.

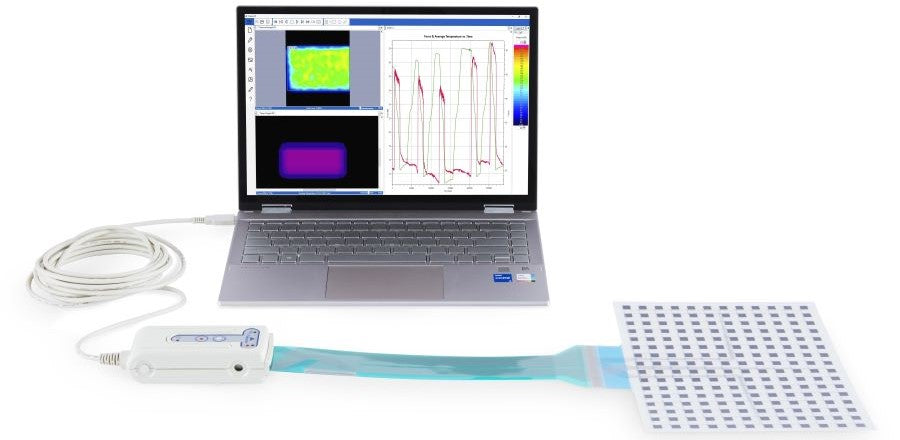

    • Conexión sencilla: Los datos son capturados y transmiten al software de su PC a través de un cable USB.
    • Doble uso: Un solo sistema funciona tanto con el sensor de temperatura como con el de presión, o adicione un segundo dispositivo para utilizar ambos de forma simultánea.

  • Software

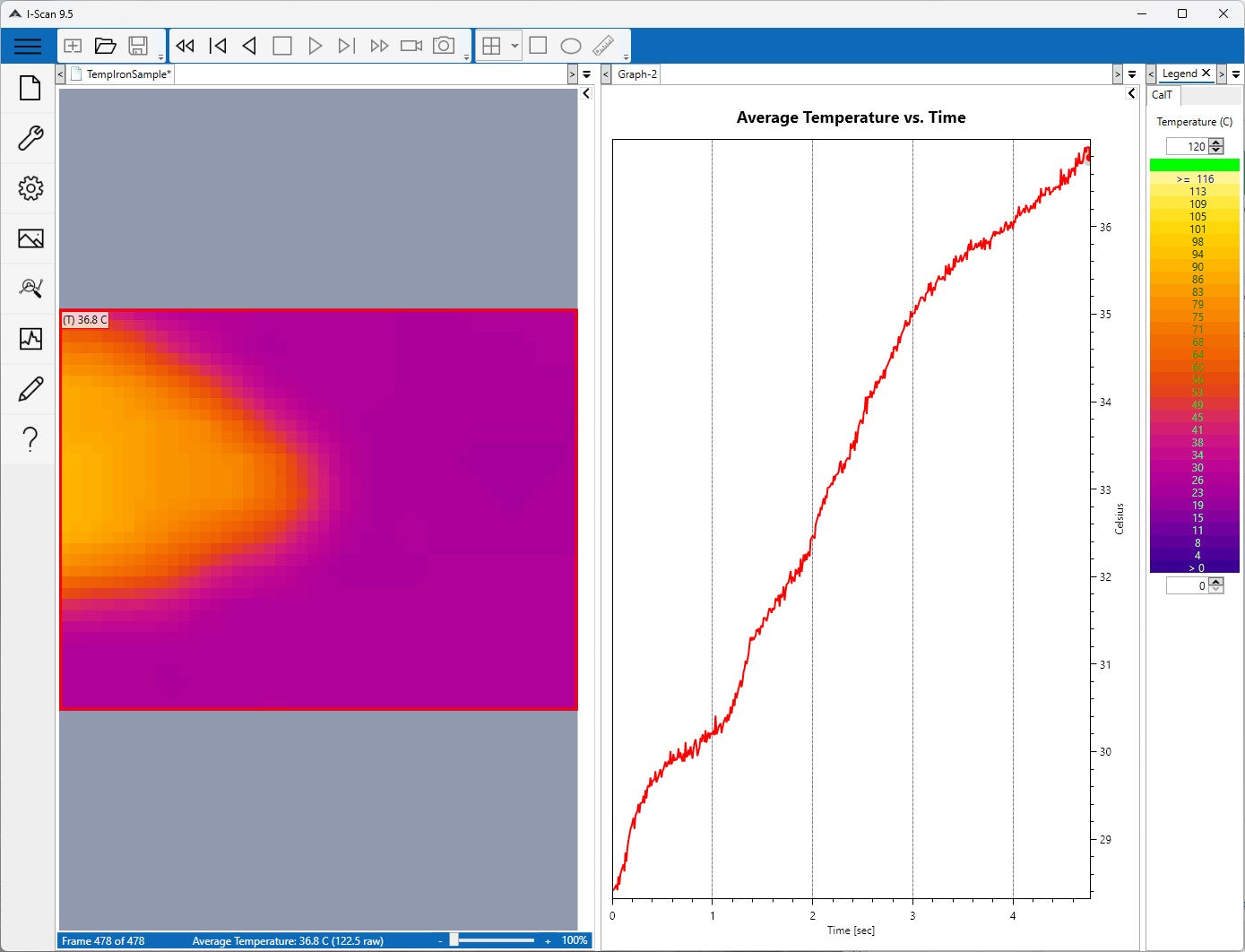

    • Temperatura en tiempo real – La visualización muestra mapas dinámicos de distribución de temperatura tanto en vivo como grabados para un análisis detallado.
    • Mapeo simultáneo de temperatura y presión - Cuando está habilitado, los usuarios pueden mapear, comparar y correlacionar la distribución de temperatura y presión en una superficie.
    • Compare las tendencias de presión y temperatura en el tiempo para descubrir correlaciones críticas en el comportamiento del material y el rendimiento del proceso.

Software de Mapeo de Temperatura

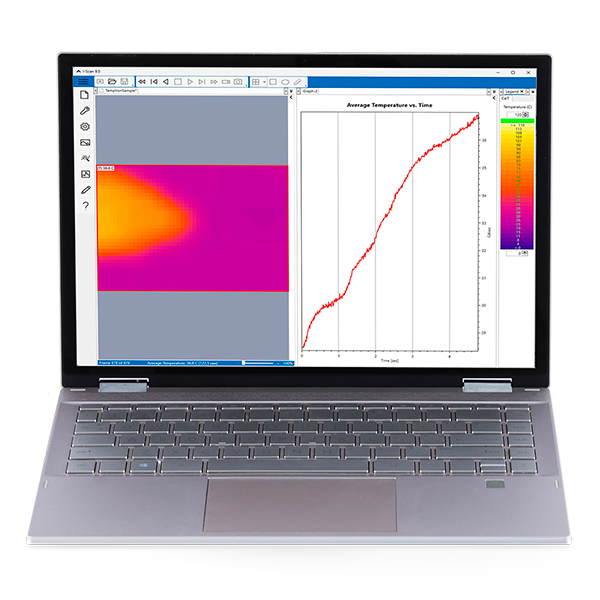

El software I-Scan habilitado para Mapeo de Temperatura proporciona el mapeo y la visualización de temperatura en tiempo real para un análisis más profundo. Construido basado en la plataforma I-Scan 9.5 de Tekscan, ofrece mapas térmicos personalizados, calibración simplificada y herramientas intuitivas para análisis de datos eficientes y precisos.

Características del software

  • Mapeo simultáneo de temperatura y presión: Cuando está habilitado, los usuarios pueden mapear, comparar y correlacionar la distribución de temperatura y presión en una superficie.
  • Visualización de la temperatura en tiempo real: Muestra mapas dinámicos de distribución de temperatura en vivo como grabados para un análisis detallado.
  • Gráfico y superposición de presión y temperatura: Compare las tendencias de presión y temperatura en el tiempo para descubrir correlaciones críticas en el comportamiento del material y el rendimiento del proceso.
  • Interfaz fácil de usar: Se ejecuta con el software I-Scan 9.5 de Tekscan, lo que garantiza un flujo de trabajo familiar y fácil de usar para los usuarios existentes.
  • Escala de gradiente de temperatura única: Proporciona mapas térmicos personalizados para optimizar la visualización y el análisis de los datos térmicos.
  • Rutina de calibración optimizada: Garantiza mediciones precisas y repetibles con un proceso de configuración intuitivo.
