RENDIMIENTO ESTÁNDAR

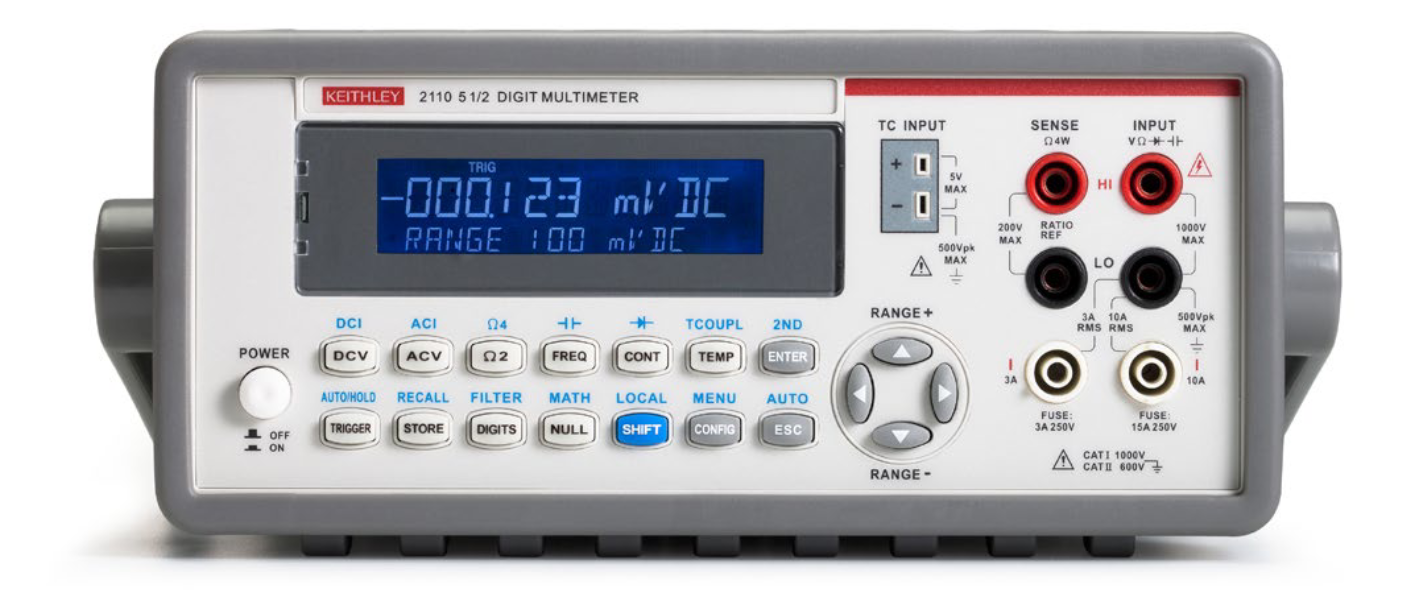

2110: Multímetro digital de 5½ dígitos y doble pantalla
- Mida y visualice dos parámetros de forma simuntánea.
- Muestrea una señal a 50.000 lecturas/s.
- Mida temperatura y capacitancia.
- Se conecta un PC o a un sistema con la interfaz USB o la interfaz GPIB opcional.
-

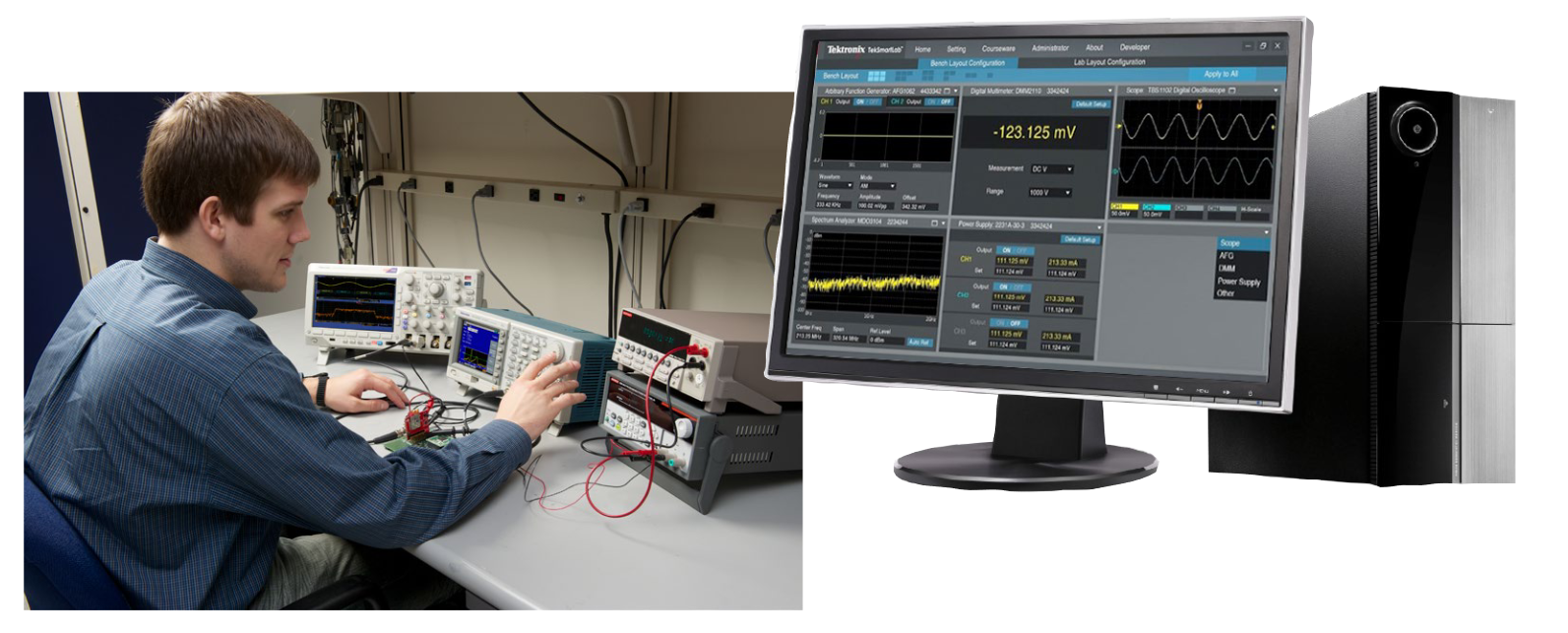

Realice de forma eficiente ejercicios en laboratorios de estudiantes con el software Tek SmartLab™ y la instrumentación que incluye el DMM 2110

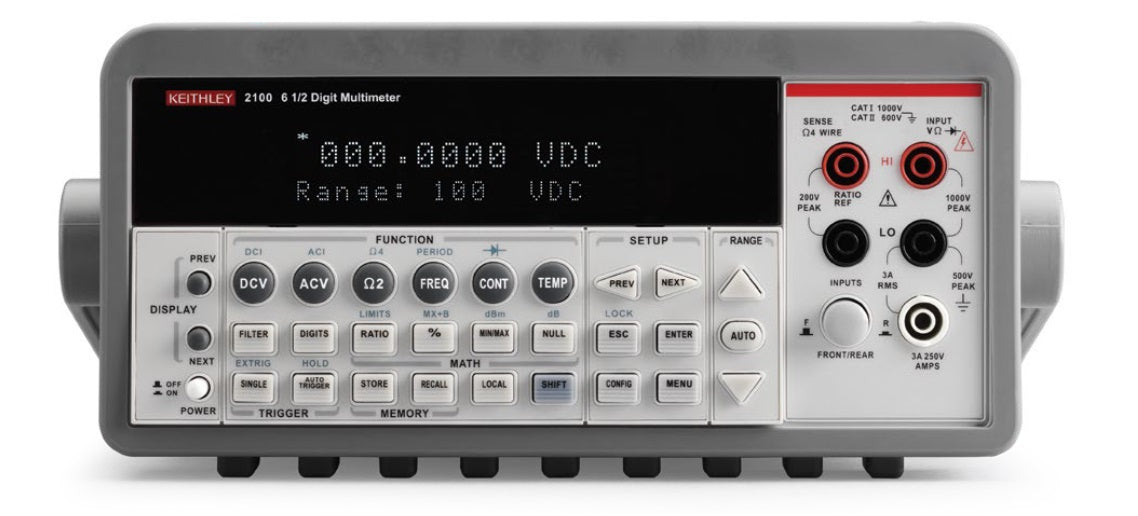

2100: Multímetro USB de 6½ dígitos
- Se conecta a terminales frontales o a traseros.
- Mida cualquier parámetro con precisiones especificadas.
- Se conecta a un PC con el protocolo compatible USB-TMC
RENDIMIENTO MEJORADO CON UNA INTERFAZ GRÁFICA DE USUARIO DE PANTALLA TÁCTIL

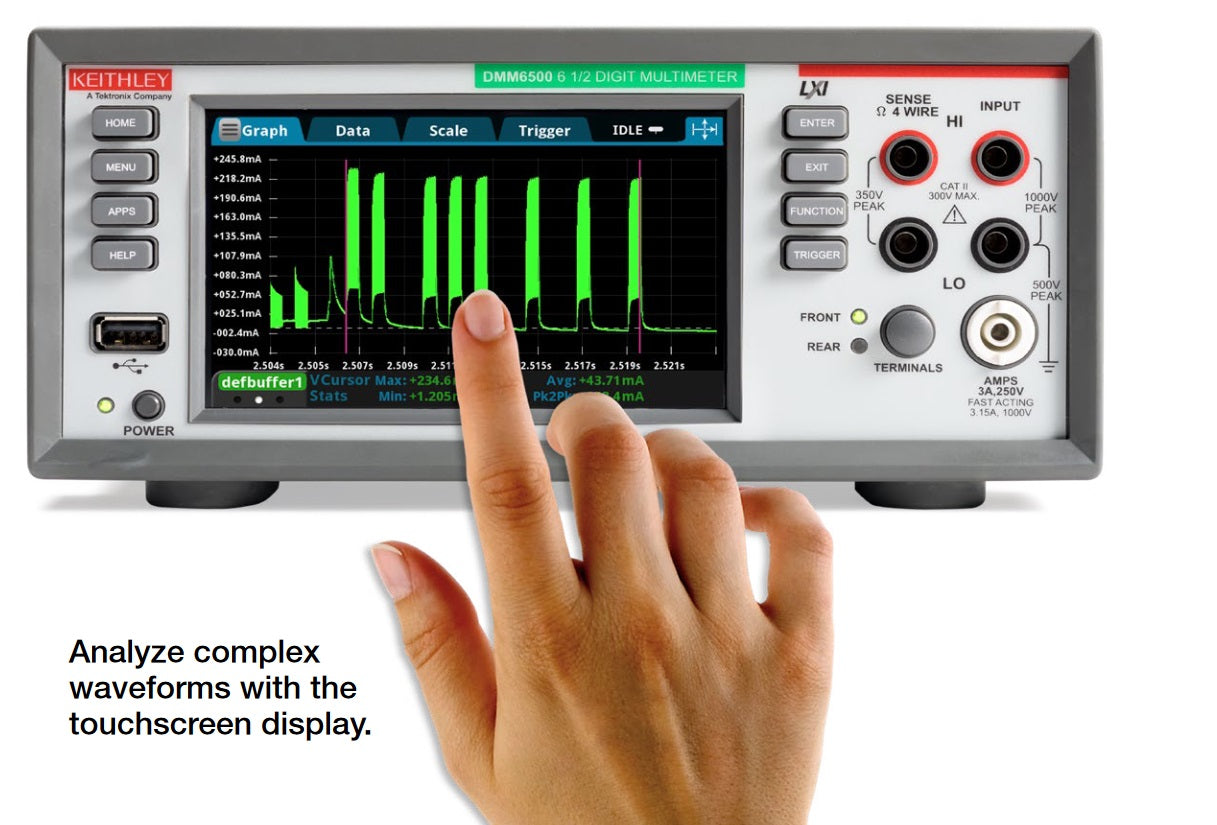

DMM6500: Multímetro digital de banco/sistema de 6½ dígitos
- Capture señales complejas y transitorias con una digitalización de 16 bits de hasta 1 Msample/s.
- Ejecute mediciones de bajo nivel con sensibilidades de 100 nV, 10 pA y 1 µΩ.
- Mide con una precisión básica superior de 0,0025%, 1 año, en volts de DC y una precisión básica en resistena de 0,0075% de 1 año.
- Analice datos y visualice gráficos de formas de onda en la pantalla táctil de 5 pulgadas (12,7 cm).
- Mida la corriente del circuito de potencia hasta 10 A.
- Se conecta a un PC con interfaces LAN/LXI y USB-TMC o interfaces GPIB o RS-232 opcionales.
- Pruebe hasta 10 DUTs en una configuración de prueba con las tarjetas de escáner enchufables opcionales.
ALTA VELOCIDAD Y ALTA PRECISIÓN

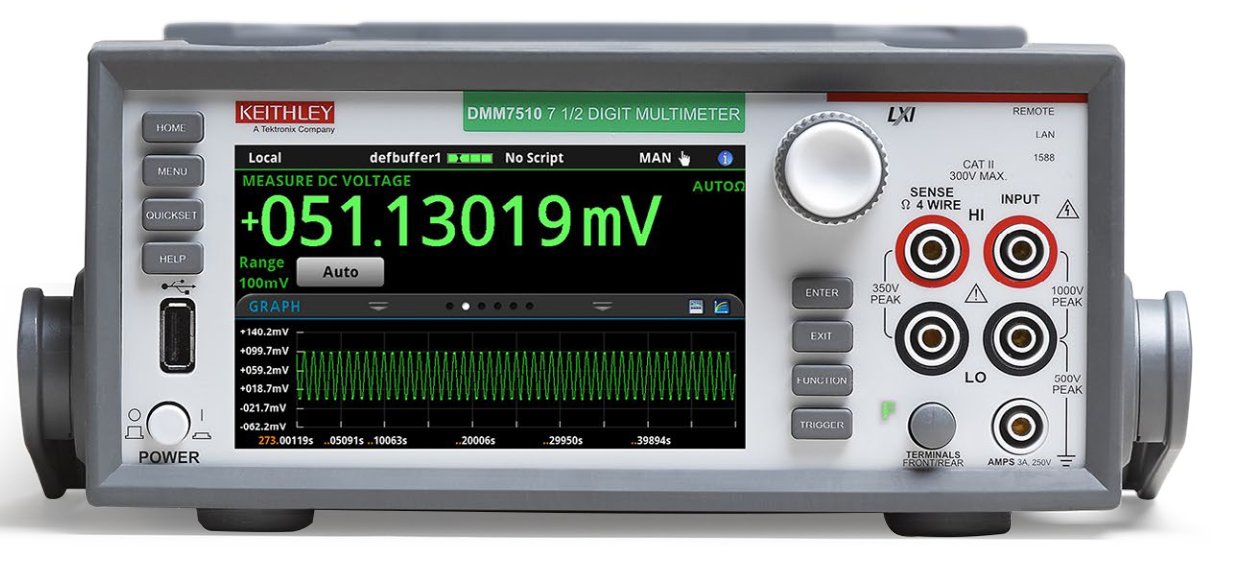

DMM7510: Multímetro de muestreo gráfico de 7½ dígitos
- Capture ráfagas de transmisión de corriente de carga de dispositivos inalámbricos IoT con digitalización de 18 bits y 1Msample/s.
- Medición de corrientes ultrabajas en modo de reposo en procesadores y productos con sensibilidad de corriente de 1 pA.
- Mantiene los DUTs con tolerancias de prueba estrictas mediante mediciones de voltaje con precisiones de tan solo 14 ppm.
- Almacena hasta 27,5 millones de lecturas para perfilar formas de onda de corriente de carga y formas de onda transitorias.
- Ejecute mediciones a una velocidad de 26.000 lecturas/s para pruebas de alto rendimiento.
- Ofrece una visión rápida de las características de la forma de onda con la pantalla táctil de 5 pulgadas (12,7 cm).
- Ejecute secuencias de comandos de prueba personalizadas y controle otros instrumentos con el lenguaje de procesamiento de secuencias de comandos de prueba incorporado
- Se conecta un PC con interfaces LXI LAN, USB o GPIB.

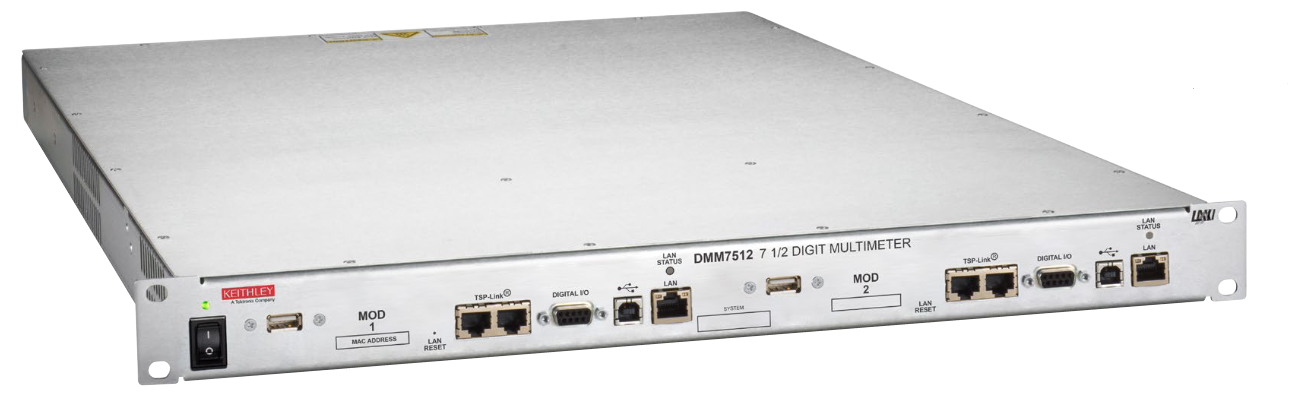

DMM7512: Multímetro de muestreo de 7½ dígitos y doble canal
- Duplique el rendimiento de las mediciones con dos multímetros digitales independientes e idénticos de 3½ a 7½ dígitos similares al DMM7510 en un chasis de 1U de altura y ancho de rack completo.
- Capture formas de onda, como corrientes de drenaje de baterías, con hasta 1 ms sample/s, digitalización de 18 bits y sensibilidades de 0,1 nA y 1 µV.
- Captura simultánea de formas de onda de voltaje y corriente para determinar el peak instantáneo y la potencia media de un dispositivo.
- Evalúe los componentes de baja potencia, incluidos los estados de reposo, con sensibilidades de 10 nV, 0,1 µΩ y 1 pA.
- Realice mediciones de alta precisión y baja resistencia con compensación de desplazamiento de ohms, medición de cuatro hilos y control de voltaje de circuito seco.
- Maximice la relación de incertidumbre de las pruebas basándose en precisiones de volts DV de 1 año tan buenas como 14 ppm.
- Reduzca el tiempo de prueba ejecutando secuencias de comandos de prueba con el Embedded Test Script Processor integrado, que ahorra la sobrecarga de comunicación de comandos del PC.
- Obtenga una estrecha sincronización entre los dos DMMs vía comunicación TSP-Link®.
GRAN PRECISIÓN CON GRAN RESOLUCIÓN

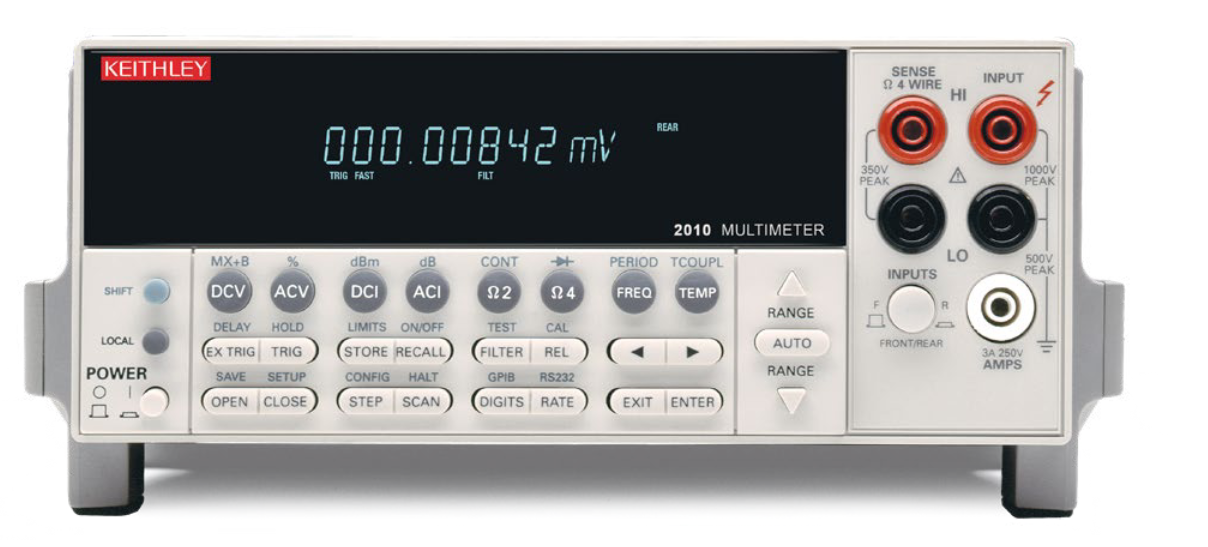

2010: Multímetro de 7½ dígitos de bajo ruido y autoranging
- Resuelva voltajes bajos con el ruido de 100 nVrms.
- Realice mediciones automáticas de relación en dos voltajes con las entradas frontal y trasera.
- Minimice el autocalentamiento del dispositivo con mediciones de resistencia de baja potencia.
- Evite rotura de óxidos o películas en contactos de relé y conectores con la función de prueba de circuito seco.
- Pruebas de hasta 10 DUTs con una tarjeta de escaneo enchufable opcional de voltaje o temperatura.
- Se conecta a un PC con la interfaz RS-232 o GPIB.

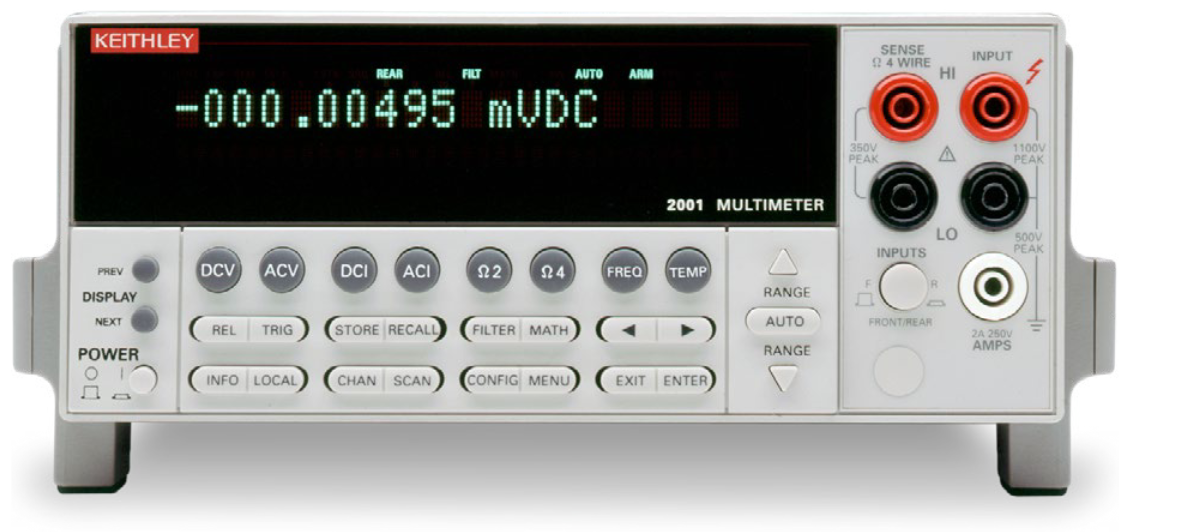

2001: Multímetro de 7½ dígitos y alto rendimiento
- Capture peaks de tan sólo 1 µs con la función de detector de peaks
- Realice mediciones de corriente en circuito sin interrumpir el circuito
- Separe automáticamente los componentes en función de los límites de medición con la función Binning
- Mida hasta 10 canales de voltaje o 9 canales de temperatura con las tarjetas de escáner enchufables opcionales
- Realice mediciones de voltaje AC de alta precisión con un ancho de banda de 2 MHz para el análisis de sistemas de control
- Se conecta a un PC con la interfaz GPIB

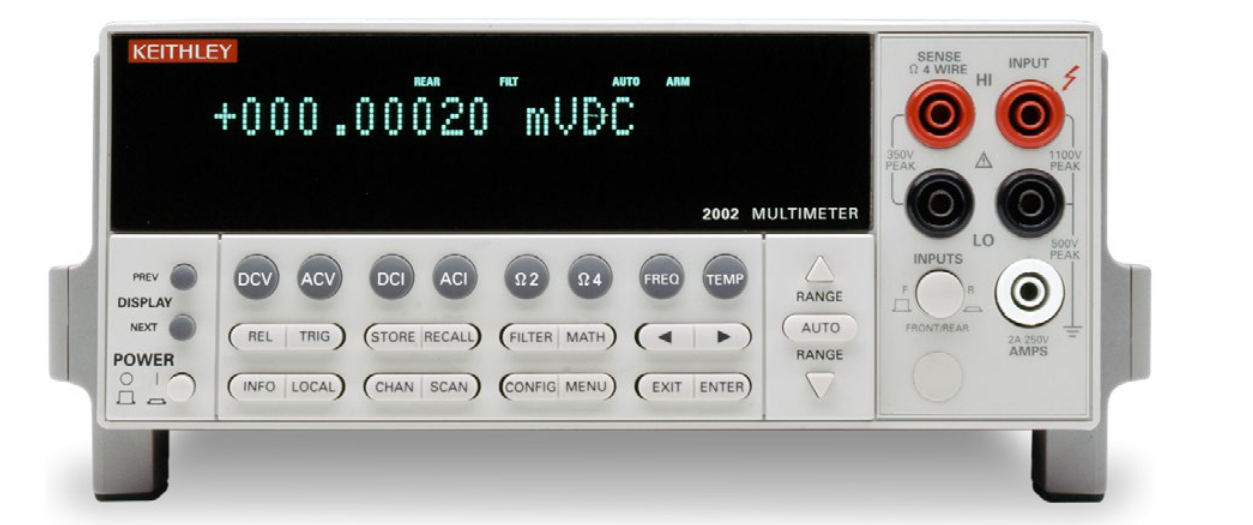

2002: Multímetro de 8½ dígitos de alto rendimiento
- Realice mediciones de voltaje más precisas con tolerancias tan estrechas como 10 ppm.
- Capture peaks de voltaje de tan sólo 1 µs con la función de detector de peaks.
- Realice mediciones de corriente en circuito sin interrumpir el circuito
- Separe automáticamente los componentes en función de los límites de medición con la función Binning.
- Mida hasta 10 canales de voltaje o 9 canales de temperatura con las tarjetas de escáner enchufables opcionales.
- Realice mediciones de voltaje AC de alta precisión con un ancho de banda de 2 MHz para el análisis de sistemas de control.
- Se conecta a un PC con la interfaz GPIB
MEDICIONES PRECISAS DE MÚLTIPLES CANALES PARA DAQ

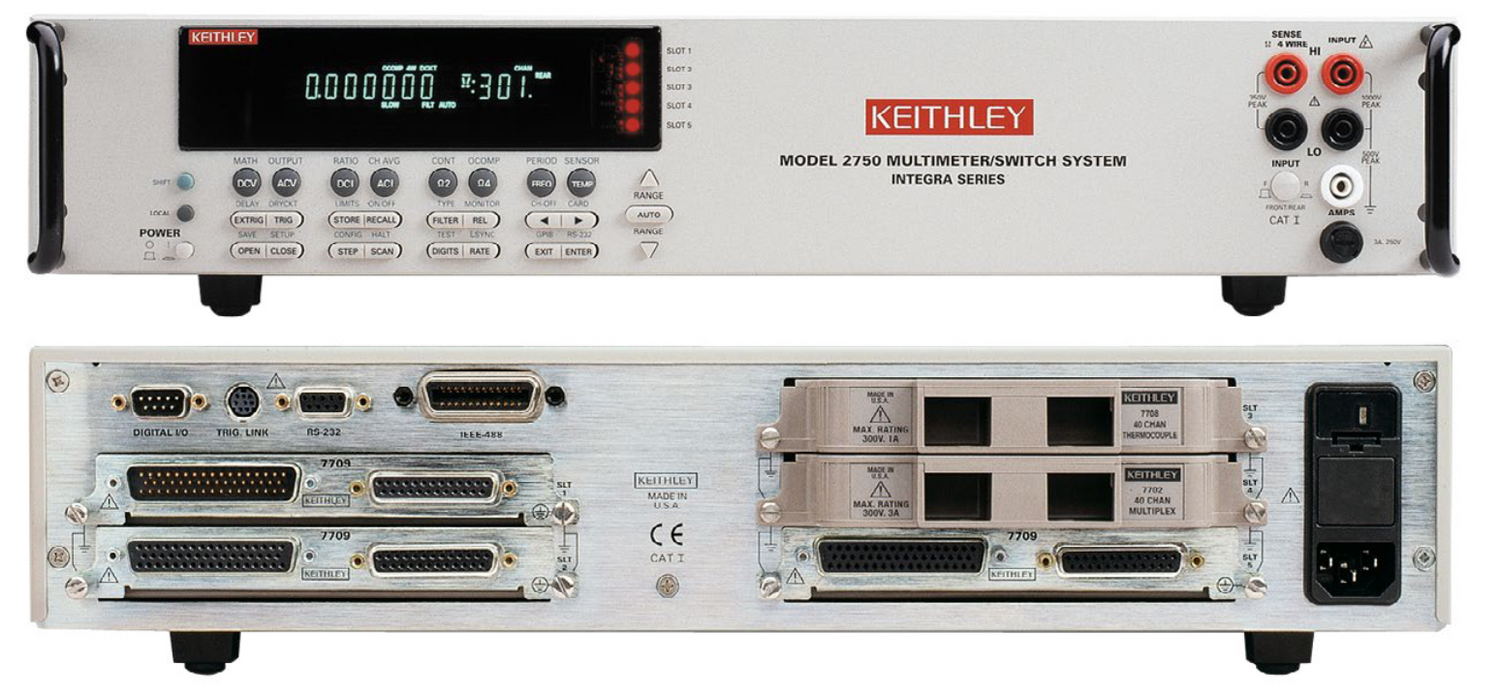

2750: Multímetro/Sistemas Switch
- Construya un sistema de prueba de hasta 200 canales de entrada diferencial.
- Diseñe un sistema versátil utilizando hasta 5 modelos diferentes de módulos serie 7700 en un 2750.
- Mida componentes de baja resistividad con una sensibilidad de 1 µΩ.
- Utilice la función de circuito seco para proteger los dispositivos sensibles a daños y así minimizar los errores de autocalentamiento durante las pruebas.
- Realice mediciones con el DMM de 6½ dígitos de alto rendimiento
- Se conecta a un PC con la interfaz GPIB o RS-232.

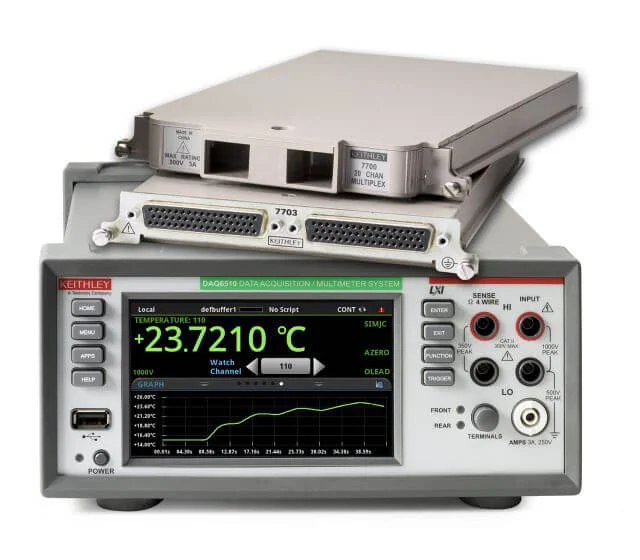

DAQ6510: Sistema de adquisición, registro de datos, multímetro.
- Configure una prueba en minutos con la pantalla táctil de 5 pulgadas (12,7 cm) y la interfaz gráfica de usuario.
- Pruebe dispositivos de baja potencia con una sensibilidad de corriente de hasta 10 pA.
- Ahorre costos de actualización utilizando los mismos módulos de conmutación que el 2750.
- Monitoree hasta 80 canales de medidas de temperatura de termocuplas, RTD o termistores.
- Monitoree las señales que cambian de forma rápida con el digitalizador de 16 bits y 1 Msample/s.
- Ejecute mediciones de alta precisión con el DMM de 6½ dígitos de alto rendimiento.
- Se conecta a un PC mediante LAN LXI o USB o adicione una opción RS-232 o GPIB.
- Controle otros instrumentos y ejecute una prueba con el código de secuencias de comandos incorporado y el Test Script Processor (TSP®), opción de E/S TSP-Link®.

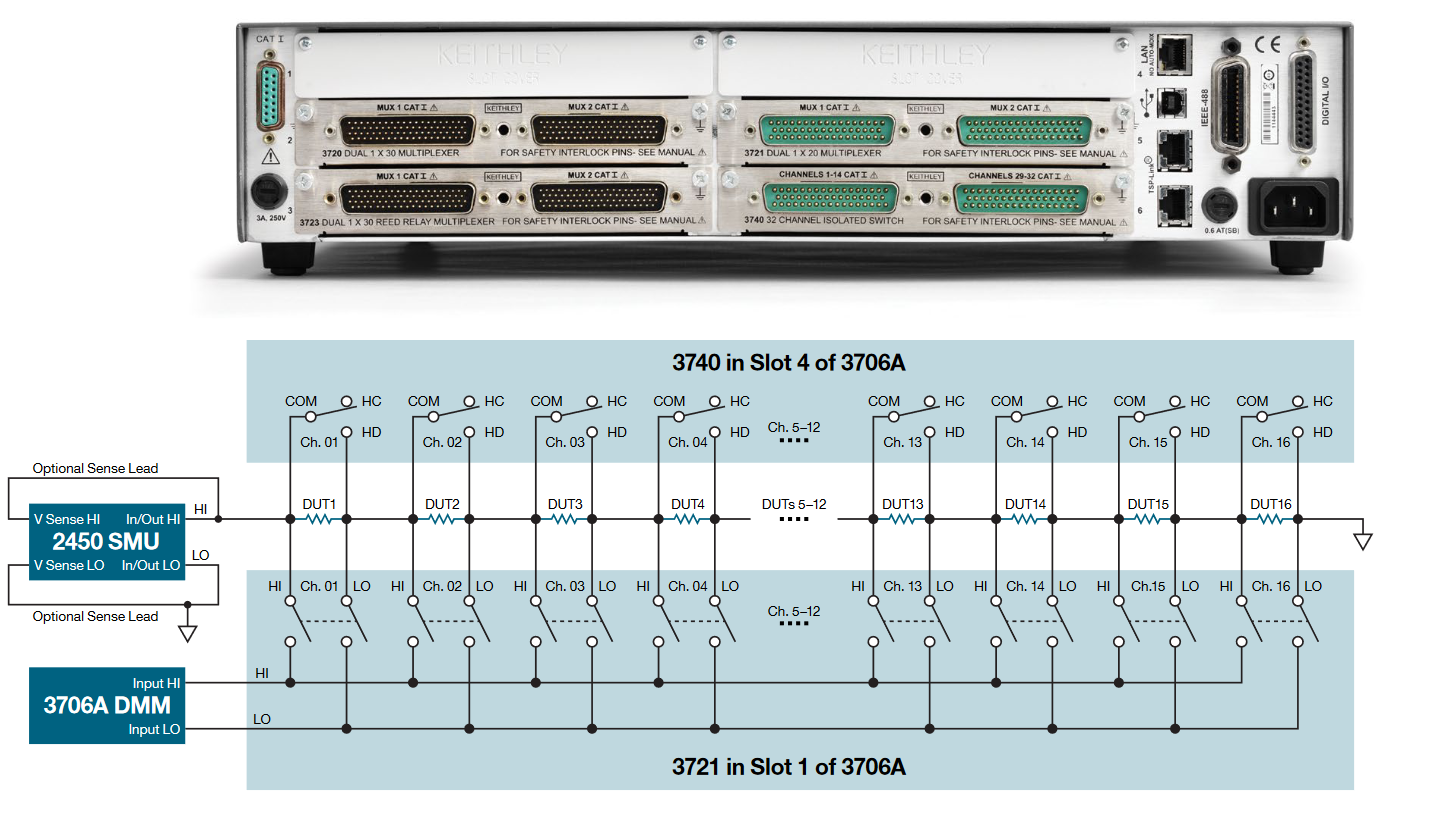

3706A: Sistema Switch/Multímetro
- Construya un sistema de prueba con hasta 576 canales multiplexados de dos hilos o 720 de un hilo, o con hasta 2.688 puntos de cruce.
- Utilice hasta 6 ranuras con 10 módulos diferentes de la serie 3700.
- Ejecute las mediciones más precisas con el DMM de 7½ dígitos y 13 funciones de medición.
- Maximice el rendimiento con velocidades de medición de hasta 14.100 lecturas/s.
- Disminuye el tiempo de interacción con un PC, utilizando el 3706A como controlador maestro a través del software interno Test Script Processor (TSP™) de Keithley.
- Controle otros instrumentos basados en LAN con la interfaz TSP-Link.
- Interfaz con un PC con interfaces LAN/LXI, USB o GPIB.
