EIS Box

EIS Box

Ejecute mediciones de impedancia en hasta ocho baterías

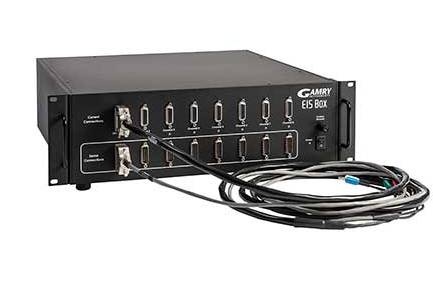

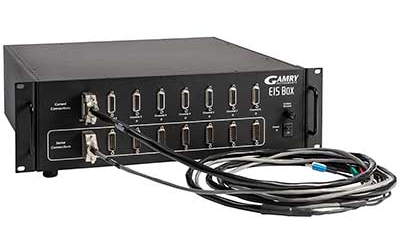

El EIS Box es un instrumento multiplexado de ocho canales diseñado para realizar mediciones de impedancia en baterías (u otros dispositivos, como supercondensadores o celdas de combustible) y se utiliza normalmente junto con un ciclador de baterías. El modelo EIS Box está aislado de tierra y es capaz de realizar EIS desde 100 kHz hasta 10 µHz, y se aloja en un chasis de 3U de 19" para montar en rack. El EIS Box se encuentra disponible en dos versiones: EIS Box 5000 y EIS Box 1010.

  • EIS en hasta ocho celdas de manera secuencial
  • 10 µHz a 100 kHz*
  • Incluye cables de 3 m
  • Ethernet o USB
*Especificaciones sujetas a modificaciones.
*Solo para sistemas operativos Windows 10 y 11.
*No es compatible con los paquetes de software Virtual Front Panel o Electrochemical Signal Analyzer.
*Compatible con las técnicas del paquete de software Electrochemical Energy, excepto la voltamperometría cíclica

Características destacadas del modelo EIS Box

El EIS Box incluye ocho cables de celda de 3 m y está diseñada para utilizarse junto con un tester/ciclador de baterías para realizar pruebas de impedancia. Las pruebas cíclicas de la batería las realiza el tester/ciclador de baterías. Se puede instalar en un rack de 19 pulgadas (similar al multiplexor ECM8). La conexión al EIS Box se realiza a través de Ethernet o USB. Al igual que con la conexión USB a potenciostatos Gamry, el EIS Box debe estar en contacto constante con el computador host para que los experimentos se realicen con éxito. La conexión a través de Ethernet se realiza mediante una conexión directa al computador o solo a través de una red local; no es posible la conexión a través de Internet.

Aunque el EIS Box se diseñó para mediciones de celdas individuales, puede medir voltajes dentro de un stack de celdas. Cada canal del EIS Box puede medir una celda de +/- 5 V cuyo máximo voltaje no supere los 26 V versus la tierra. Además, el modelo EIS Box no puede medir más de 26 V en total en un stack. Por ejemplo, si tuviera ocho o más celdas de 4,2 V en un stack, el EIS Box no podría medir más que las seis primeras de ese stack.

Accuracy Contour Plot

El Accuracy Contour Plot que se muestra a continuación proporciona una visión detallada del rendimiento que puede esperar del EIS Box 5000 en situaciones reales.















Especificaciones

Conexiones de celda

Cuatro

Número de celdas

Hasta ocho

Cables

Conjunto de cables de Corriente y detección – 3 m

Voltaje de entrada DC

100-240, 50-60 Hz, 2.1A

Conexión a computador

Ethernet o USB

Medición EIS

10 uHz hasta 100 kHz

Máx. amplitud AC

3 V o 5 A (EIS Box 5000) // 3 V o 1 A (EIS Box 1010)

Precisión

Vea Accuracy Contour Plot

Peso

Aproximadamente 10 kg (25 lb)

Dimensiones

5.25”x18.875”x18.875” (13.3 cm H x 41.5 cm W x 45.7cm D)

Potencia

Máx. 120W

Montaje

Montaje en rack estándar                  de 19” (48.3 cm)
Altura de 3 U

Fusibles

IEC 127
For 115 VAC, use 6.3 A 250 V
For 230 VAC, use 3.153 A 250 V

Amplificador de control

Voltaje de conformidad

Mín. ±6.5 V (EIS Box 5000) // Mín. ±22 V (EIS Box 1010)

Corriente de salida

Mín. ±5 A (EIS Box 5000) // Mín. ±1 A (EIS Box 1010)

Banda ancha de ganancia unitaria

1050, 250, 43, 4.4, 0.5 kHz (EIS Box 5000) // 1100, 320, 39, 4, 0.4 kHz (EIS Box 1010)

Slew Rate

10, 4.4, 0.7, 0.07, 0.007 V/µs (EIS Box 5000) // 10, 4.5, 0.6, 0.06, 0.006 V/µs (EIS Box 1010)

Electrómetro diferencial

Máx. voltaje de entrada

Máx. ±6.0 V (EIS Box 5000) // Máx. ±12 V (EIS Box 1010)

Corriente de entrada

Máx. 25 pA

Resistencia de entrada

Diferencial (entre entradas)
Modo común (entrada a tierra)



10 TΩ (EIS Box 5000) // 20 TΩ (EIS Box 1010)
1 TΩ

Capacitancia de entrada

Diferencial (entre entradas)
Modo común (entrada a tierra)



8 pF (EIS Box 5000) // 0.3 pF (EIS Box 1010
12pF

Ancho de banda (–3 dB)

 Min 12 MHz (EIS Box 5000) // Min 15 MHz (EIS Box 1010)

 CMRR

DC a 10 kHz
10 kHz a 100 kHz



98 dB (EIS Box 5000) // 86 dB (EIS Box 1010)
88 dB (EIS Box 5000) // 60 dB (EIS Box 1010)

Medición de voltaje

Gamas de escala completa A/D

±6.5536 V (EIS Box 5000) // ±12.0 V, ±3.0 V (EIS Box 1010)

Resolución (antes de ganancias)

200 µV/bit (EIS Box 5000) // 400 µV/bit, 100 µV/bit (EIS Box 1010)

Error de desplazamiento cero

0.5 mV (EIS Box 5000) // 1.0 mV (EIS Box 1010)

Error de ganancia

0.2% (EIS Box 5000) // 0.3% (EIS Box 1010

Gama de desplazamiento

±6.5536 V (EIS Box 5000) // ±3.2768 V, ±13.1072 V (EIS Box 1010)

 Ganancia posterior a desplazamiento

 1×, 10×, 100×

Conversor de corriente a voltaje

Máxima gama de escala completa

±5 A (EIS Box 5000) // ±1 A (EIS Box 1010)

Mínima gama de escala completa

±50 µA (EIS Box 5000) // ±10 nA (EIS Box 1010)
±500 (after 100× gain) nA // ±100 pA (EIS Box 1010)

Voltaje en Rm

±100 mV en escala completa

Corriente de desplazamiento de entrada

 Max 25 pA (EIS Box 5000) // Max 10 pA (EIS Box 1010)

Desplazamiento cero de gama

 Máx 0.05% de gama

Tolerancia de ganancia

 Máx. 0.2% de lectura (EIS Box 5000) // Máx. de 0.3% de lectura (EIS Box 1010)

Medición de corriente

Resolución

0.00333…% FS/bit

Gama de desplazamiento

±100% de gama

Ganancia posterior a desplazamiento

1×, 10×, 100×

Precisión

Dominada por el error de Corriente a voltaje
(vea arriba)

Ambiental

Gama de temperatura de funcionamiento

 0 a +45°C

Humedad relativa

Máx. 90% (sin condensación)

Temperatura de almacenamiento y transporte

–25 a +75°C

Máxima aceleración de transporte

30g
