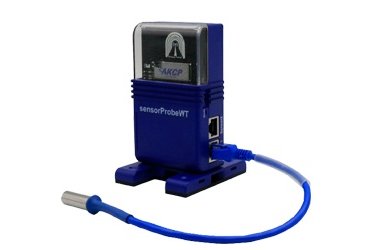

SensorProbe+ Wireless Tunnel™

• 4x puertos de sensor
• Menor costo de desarrollo
• Tecnología LoRa (Long Range Radio)

Sensores inalámbricos Tunnel™, hasta 4 sensores alámbricos comparten 1 radio

Rápido despliegue de su red de sensores en grandes áreas

El modelo sensorProbe+ Wireless Tunnel™ (SP-WT) está equipado con tecnología LoRa de Semtech, y utiliza el protocolo de comunicación Wireless Tunnel™ de AKCP. Conecta hasta 4 sensores alámbricos a una única radio. Esto significa un rápido despliegue para un gran número de sensores

Conecta hasta 30 dispositivos SP-WT al sensorProbe+ Wireless Tunnel™ Server (SP-WTS), con 4 sensores en cada uno, lo que permite 120 sensores a partir de 30 radios solamente. El modelo SP-WT es alimentado por baterías 3x AAA, o por entrada USB de 5VDC. Pueden ser utilizados con las baterías como fuente de poder de reserva. También está disponible una batería externa opcional (SP-WT-EXTBAT) para aumentar la vida útil hasta unos 10 años.

Características

– Protocolo Wireless Tunnel™ de AKCP
– Comunicaciones de radio de gran alcance (hasta 3km en espacio abierto)
– Radio de baja potencia para prolongar la duración de la batería (dependiendo del sensor)
–Antena interna sintonizada para mayor intensidad de señal
– Sensores inteligentes de AKCP

Limitación de sensores:

1. Contacto seco:
Entrada y salida, entrada procesada en IRQ,
No es recomendado para operaciones con batería.

2. Detector de movimiento:
Procesado en IRQ,
No es recomendado para operaciones con batería.

3. Detector de agua:
Procesado en IRQ,
(de momento)
No es recomendado para operaciones con batería.

4. Interruptor de seguridad:
Procesado en IRQ,
No es recomendado para operaciones con batería.

5. Detecto de voltaje:
Procesado en IRQ,
No es recomendado para operaciones con batería.

6. Detector de humo:
Procesado en IRQ,
No es recomendado para operaciones con batería.
Sin autosense, solo conectar manualmente.

7. DC5 (5x contactos secos):
Procesados en IRQ,
No es recomendado para operaciones con batería.
Sin autosense, solo conectar manualmente.
Solo uno por SP-WT usado en Puerto de Sensor #4.

8. Contador de Pulso:
Procesado en IRQ rápido (frecuencia desde 1Hz hasta 30KHz),
No es recomendado para operaciones con batería.
Sin autosense, solo conectar manualmente.
Solo un sensor por SP-WT.

9. Corriente ADC 4..20 mA
Procesado en ciclo de polling,
Sin autosense, solo conectar manualmente.
Soportado solo en SPWT-A2D (SP-WT con opción de entrada A2D).

10. Voltaje ADC 0..10 V
Procesado en ciclo de sondeo,
Sin autosense, solo online manualmente.
Soportado solo en SPWT-A2D (SP-WT con opción de entrada A2D).

11. VC00
Procesado en ciclo de sondeo,
Usa ADC interno para medir corriente 4-20 mA.
No puede ser conectar en línea manualmente.

14. IODC8
Soporta entrada y salida de modo independiente para cada contacto seco.
Procesado en ciclo de sondeo rápido (1 Hz),
No es recomendado para operaciones con batería.
Puede ejecutar autosense y conectarse solo en puertos #1 y #2.

15. TDPS
Procesado en ciclo de sondeo.
No es recomendado para operaciones con batería.

Especificaciones

Indicación de estado	Indicación LED para potencia LED para conectividad vía Radio LED para Estado
Componentes	Fabricado con tecnología de montaje en superficie de bajo consumo, altamente integrada para garantizar una fiabilidad prolongada.
Entorno de funcionamiento	Temperatura: Mín. -15° C – Máx.50° C Humedad: Mín. 20% – Máx. 80% (sin condensación)
MTBF	1,400,000 horas basadas en experiencia de campo con unidades sensorProbe.
Conectividad	Conexión Wireless Tunnel™ al sensorProbe-Wireless Tunnel Server (SP-WTS)
Entradas	1x USB para alimentación externa 5VDC y actualizaciones de firmware. 1x puerto de sensor inteligente para conectar sensores alámbricos de AKCP.
Certificación	FCC Parte 15C, CE EN300220-2
Alimentación	Adaptador de potencia 5.5V 3A externo Paquete de baterías externa AKCP con 6x baterías AAA (no recargables) * 3x baterías AAA (no recargables)
Dimensiones	111 (W) x 62 (H) x 87 (D)
Montaje	Escritorio, montaje en pared, riel DIN, magnético
