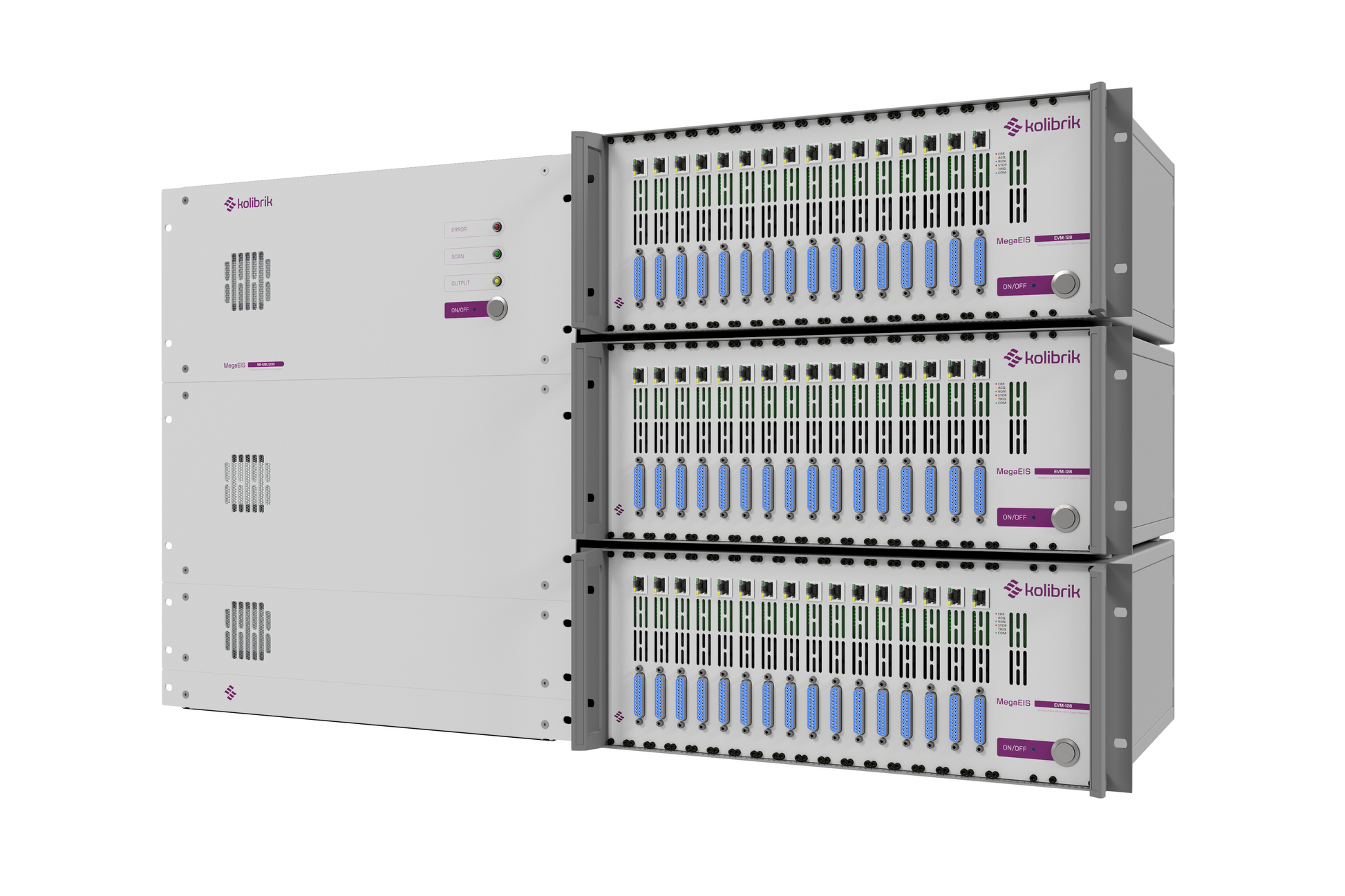

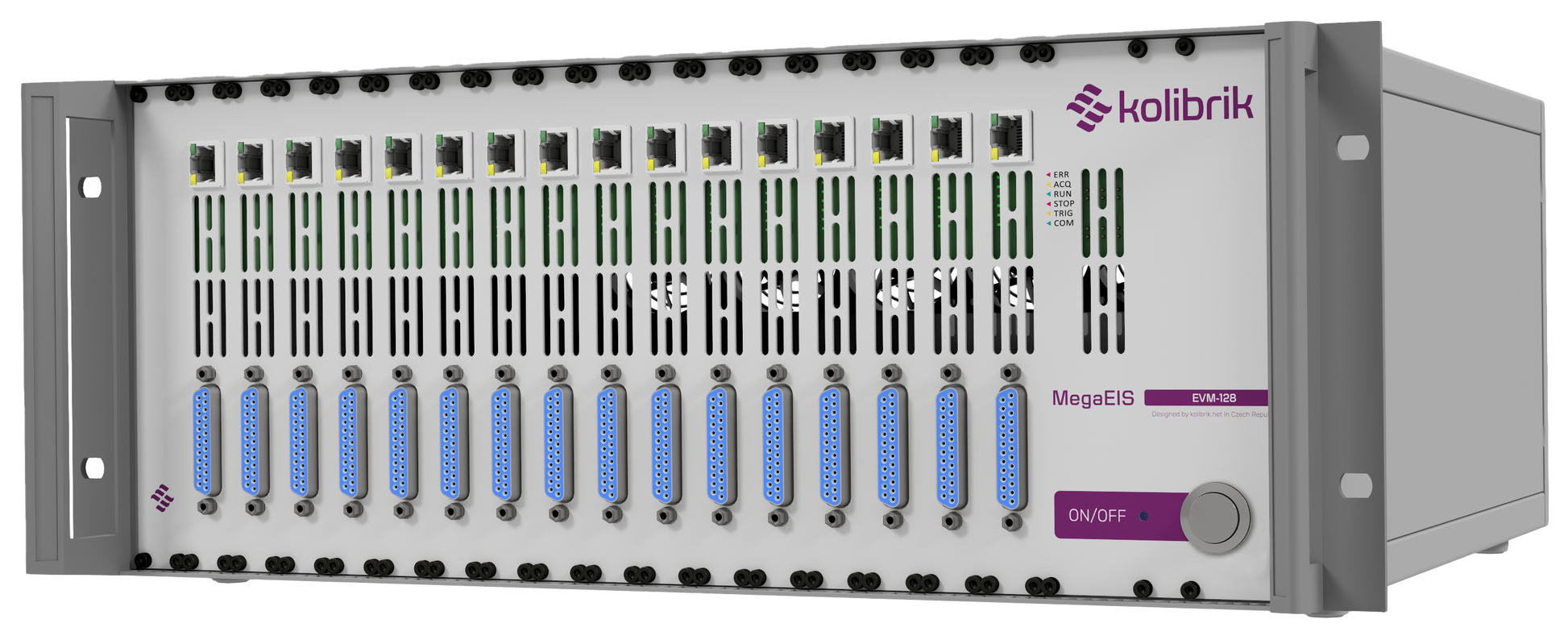

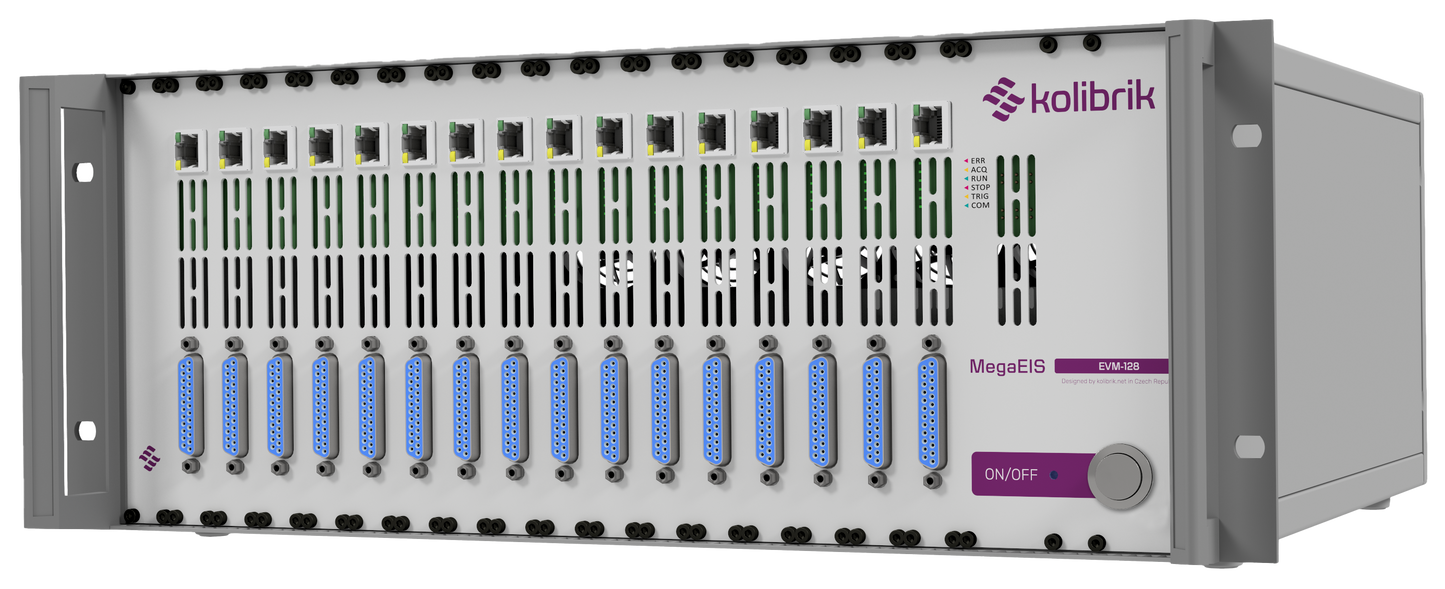

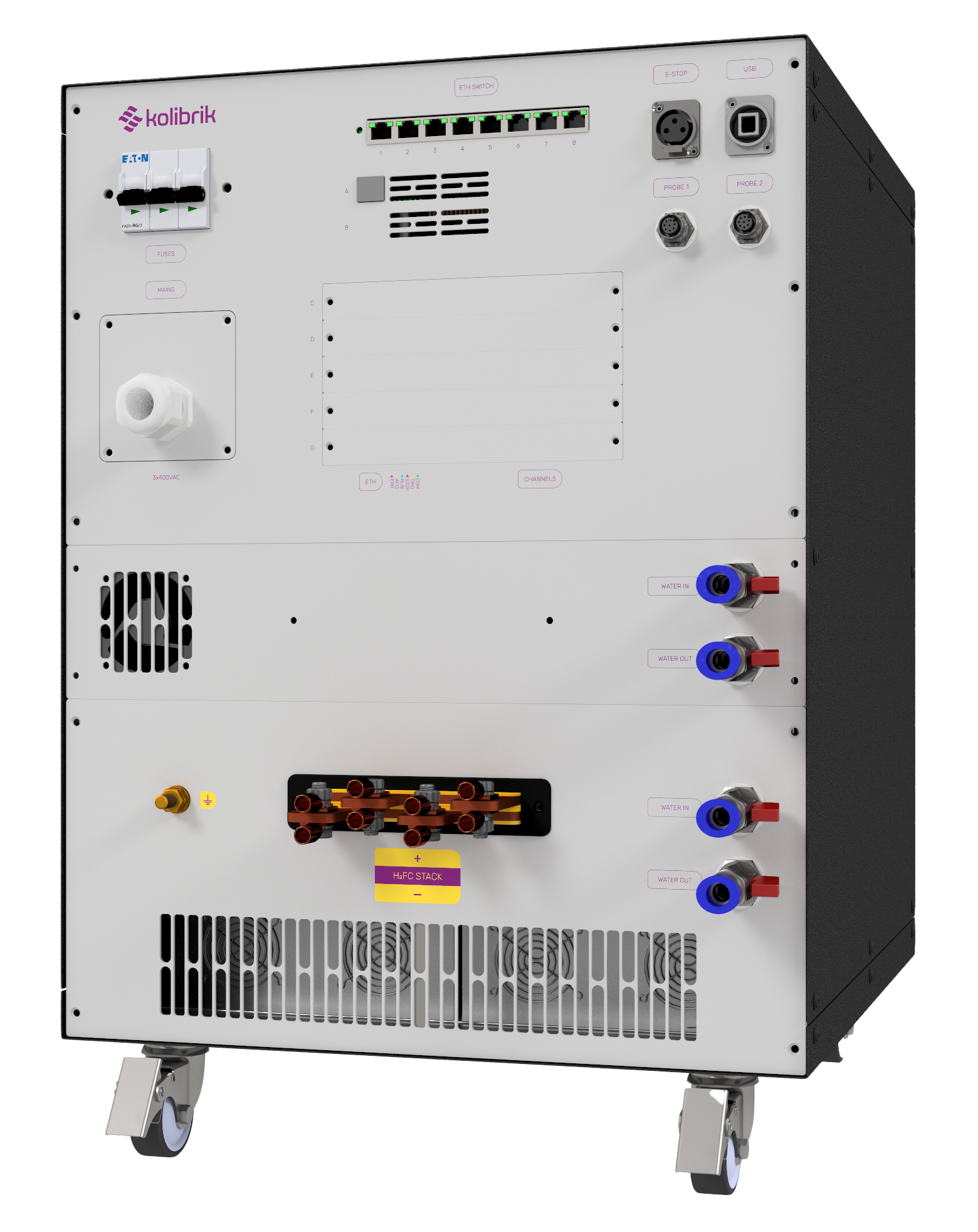

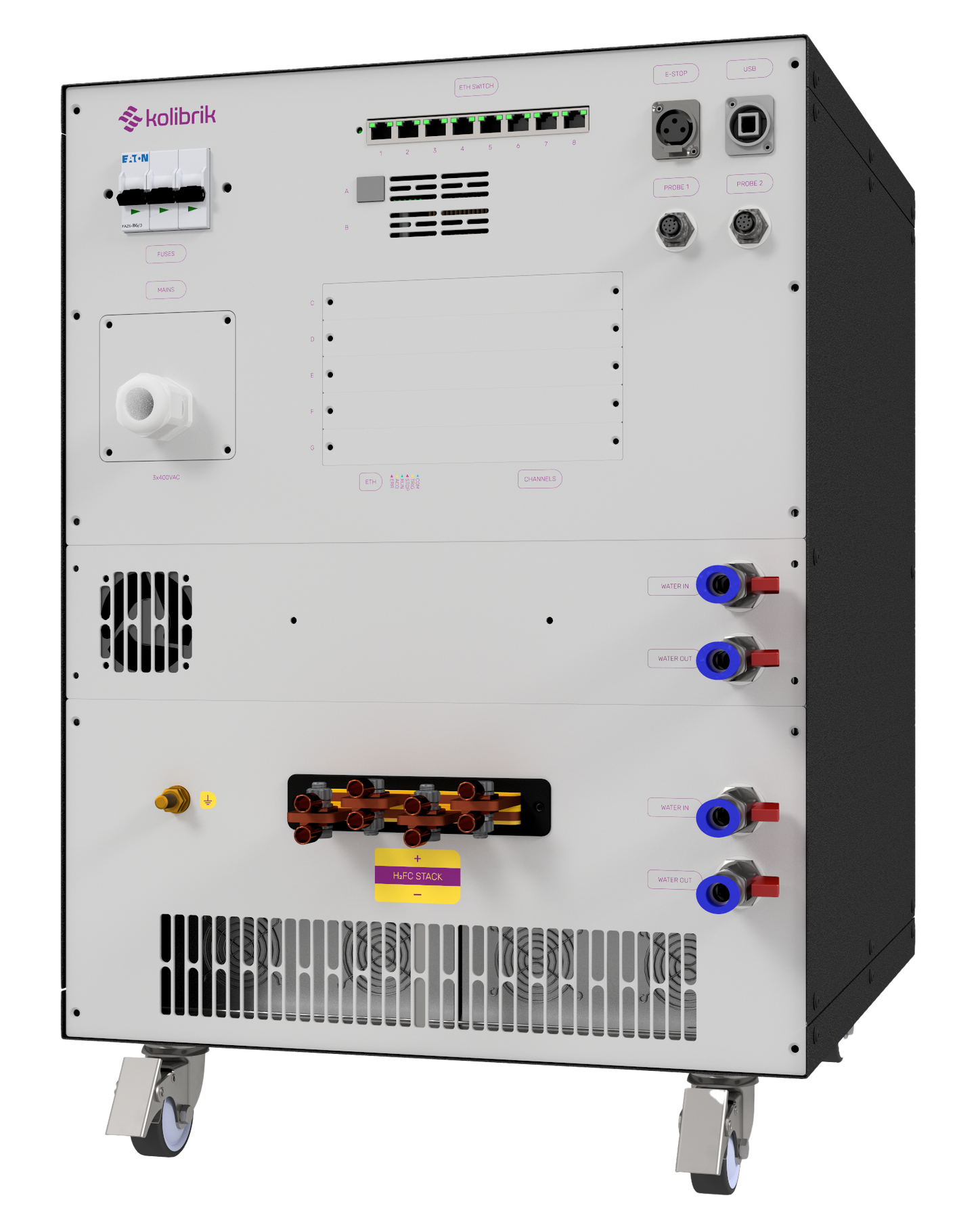

Sistema MegaEIS

El sistema MegaEIS es un dispositivo modular de alta precisión para el análisis EIS (Espectroscopía de Impedancia Electroquímica) en series/pilas de celdas de combustible, electroanalizadores y baterías. Está compuesto por una etapa de potencia que gestiona la energía y un sistema de adquisición de datos EIS que permite realizar análisis de espectroscopía de impedancia en todas las celdas de forma simultánea.

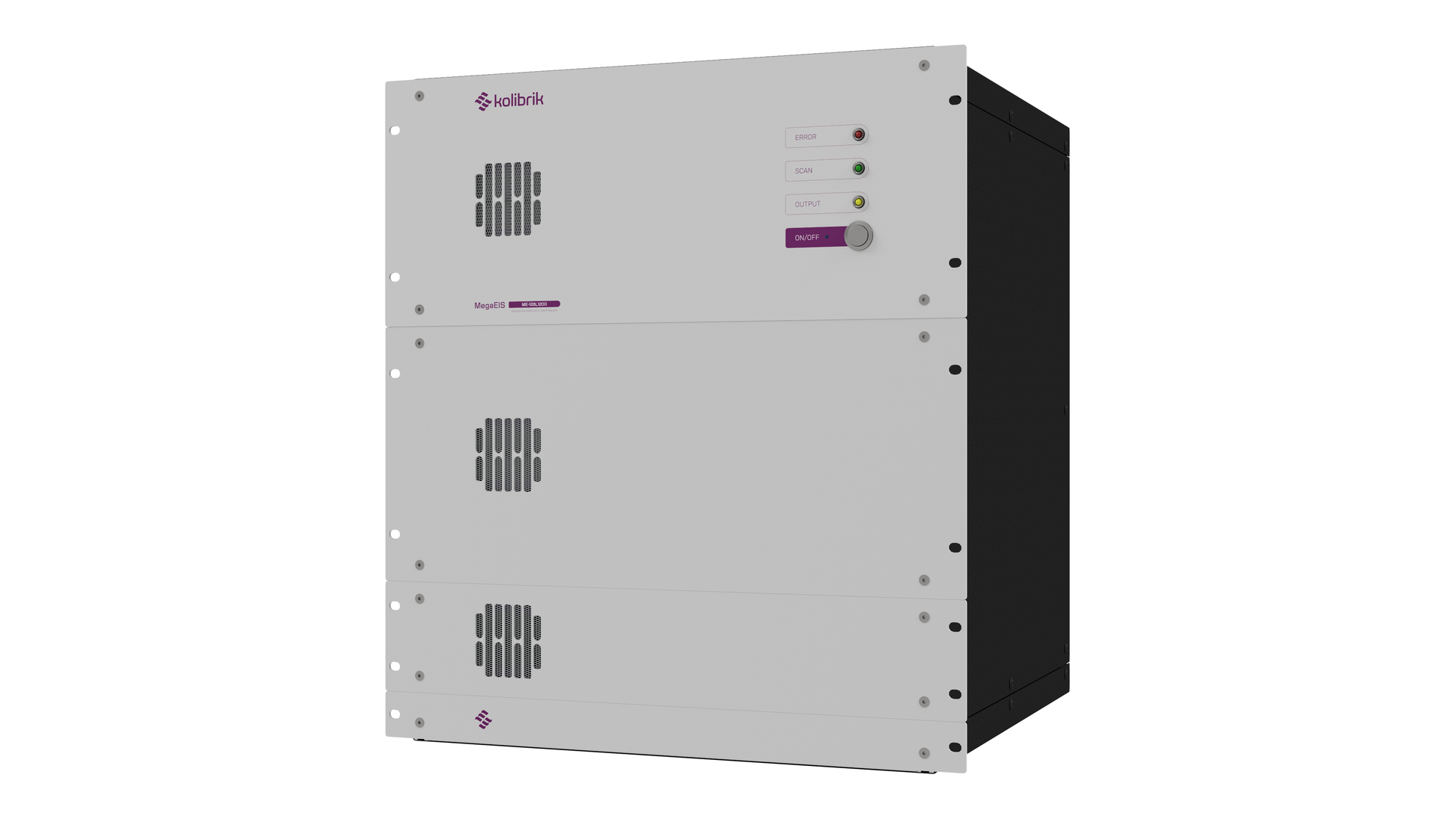

En el caso de las pilas de celdas de combustible, la etapa de potencia es generada desde los módulos de carga EIS.  Su pila puede contener hasta 1 000 celdas y suministrar corrientes de hasta 2 kA. El sistema está diseñado para funcionar en conjunto con cargas DC externas que podrían administrar prácticamente toda la potencia de la pila (hasta 300 kW). La disipación máxima de potencia interna de la etapa de potencia del MegaEIS puede alcanzar los 20 kW. El sistema cuenta con refrigeración por agua.

En el caso de los electroanalizadores, la etapa de potencia es ampliada mediante fuentes de poder internas o externa, de manera que el sistema funcione como una fuente de poder regulada, capaz de ejecutar mediciones EIS.

La adquisición EIS es ejecutada en todos los canales de manera simultánea, lo que permite que el sistema sea ideal para análisis rápidos y precisos en R&D, para QA en fabricación, o en diagnósticos de servicio. El sistema MegaEIS también proporciona monitoreo de voltaje de celdas DC y permite la caracterización usando importantes métodos electroquímicos – Curvas de Polarización, Cronopotenciometría y Cronoamperometría, Ciclos de Carga, Interrupción de Corriente, etc.

Detalles de la solución

• Voltaje de pilas hasta 1000 V.
• Corriente de polas hasta 2000 A.
• Potencia interna disipada del MegaEIS hasta 20 kW.
• Medición EIS de una celda de forma gradual o de todas las celdas de forma simultánea.
• Detección de corriente con alta precisión de los componentes DC y AC.

Configuración de muestras
Para pilas de celdas de combustible y baterías (cargas)

Para electroanalizadores (fuentes)

Descargas

• Hoja de Datos de MegaEIS
