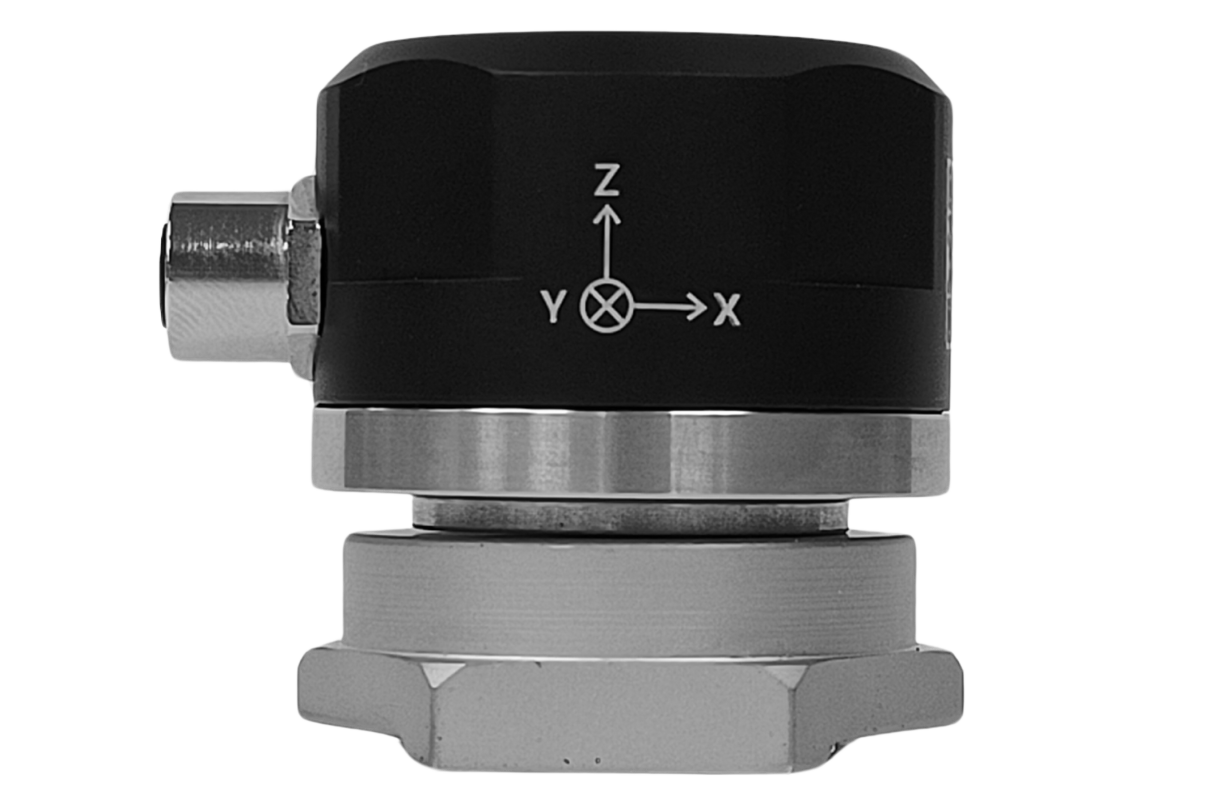

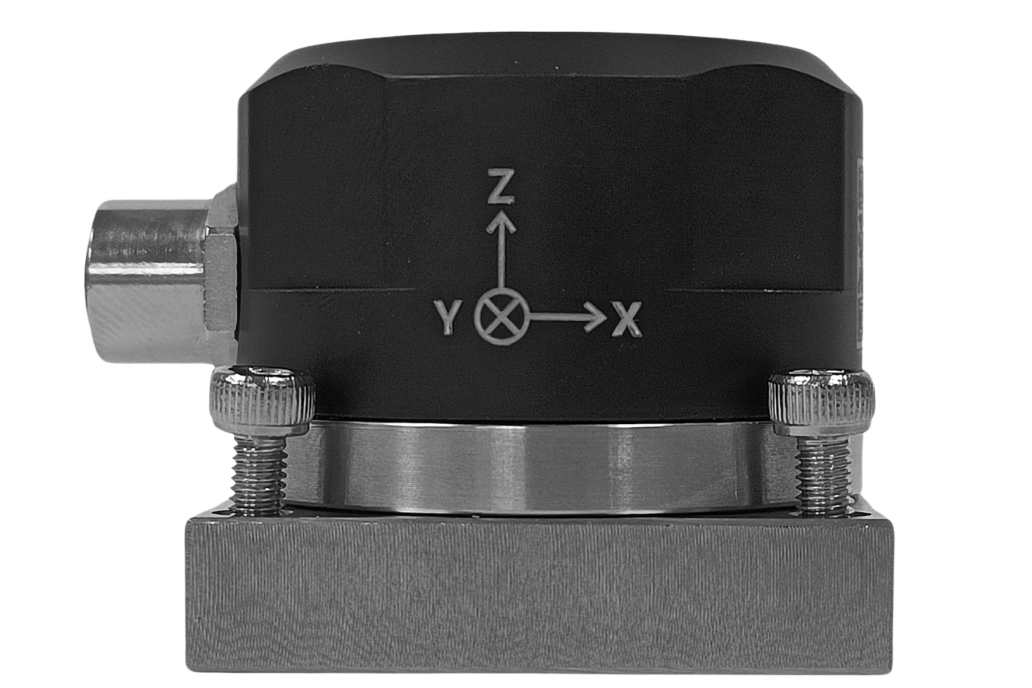

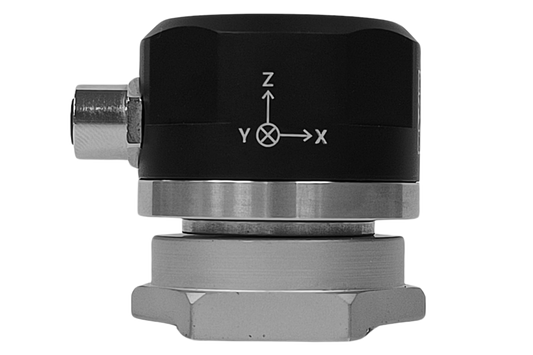

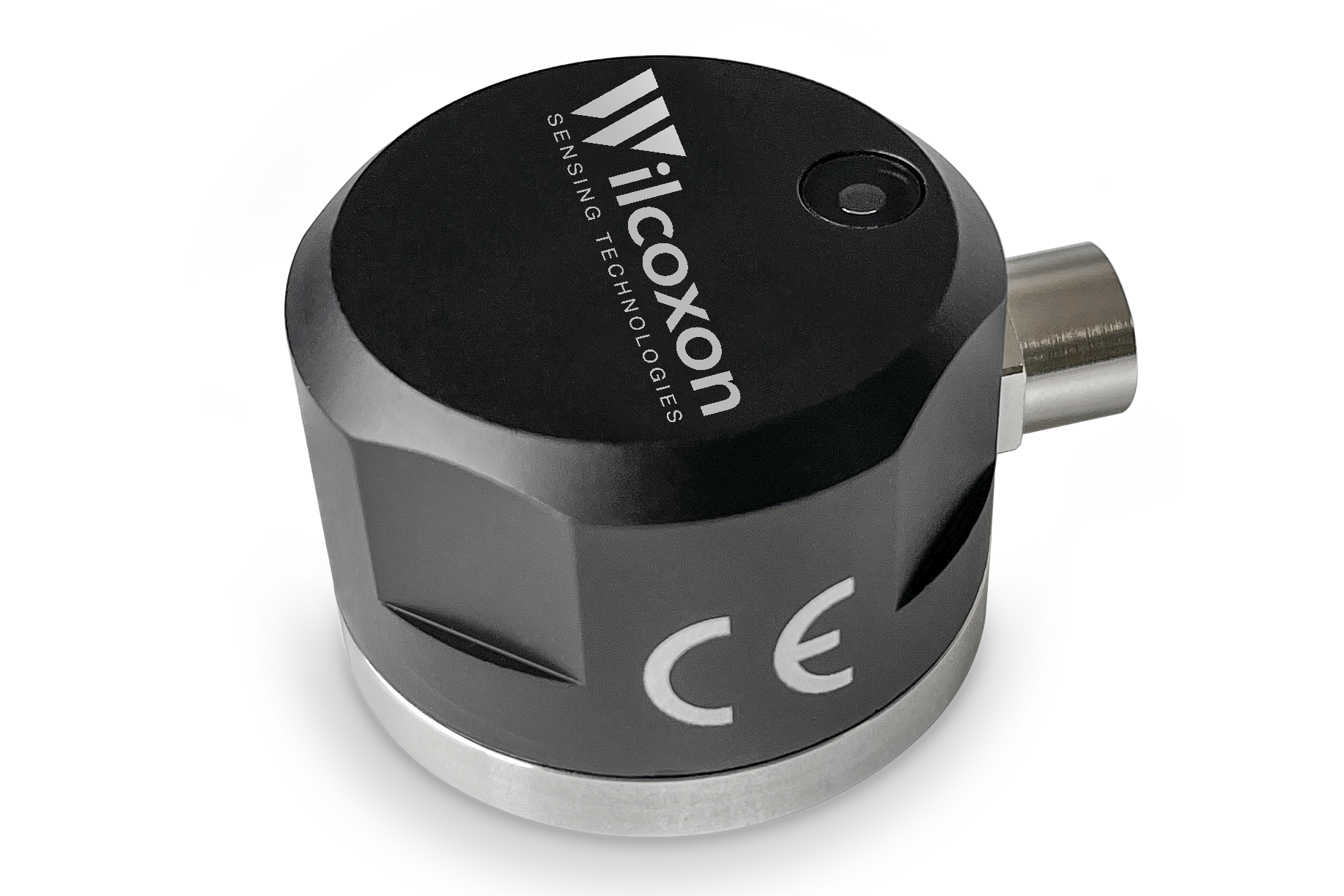

883M - Acelerómetro triaxial digital y sensor de temperatura.

El principal acelerómetro digital de Wilcoxon, el 883M, es un sensor industrial que mide la vibración en tres ejes y también mide la temperatura. La salida Modbus de este innovador sensor permite compartir datos con sistemas de datos locales y de planta, incluidos PLC, DCS, SCADA y pantallas HMI. El 883M les proporciona a los operadores los datos digitales para el monitoreo de condiciones, monitoreo de procesos, procesamiento de IoT Edge y para las actividades de ciencia de datos.

Principales características y ventajas

• Medición simultánea de la vibración en tres ejes y la temperatura, facilitando el diagnóstico de fallas de la máquina.
• Salida digital del espectro de vibración, formas de onda temporales y 12 métricas de análisis de vibración para cada eje.
• Protocolo de comunicación Modbus RTU a través de un bus serial RS-485 para obtener transmisiones de datos estables.
• Respuesta de alta frecuencia de hasta 5 kHz, proporcionando mediciones precisas y de alta resolución.
• Diseño con clasificación IP67, garantizan durabilidad y fiabilidad en entornos industriales.

Además del espectro de vibración y las formas de onda temporales, el 883M calcula 12 métricas de vibración por eje. Estas métricas de vibración se basan en bandas de frecuencia que se ajustan a las normas internacionales ISO 10816-3 e ISO 20816-3 para la medición de vibraciones de máquinas con el fin de simplificar el monitoreo y las tendencias.

Se pueden realizar mediciones muy precisas y de alta resolución gracias al diseño mecánico del sensor, que elimina la resonancia en vez de filtrarla.

Especificaciones clave

DINÁMICA
Intervalo de aceleración	±16 g, peak
Resolución	0.488 mg
Intervalo de frecuencia	2 Hz – 5 kHz (± 3 dB)



COMUNICACIÓN
Interfaz	RS485
Protocolo	Modbus RTU
Máx. tasa de baudios	921,600 bps
Tasa de baudios recomendada	9,600 o 115,200 bps



AMBIENTAL & MECÁNICA
Grado IP	IP67
Temperatura de funcionamiento	-20 hasta +70 °C
Temperatura de almacenamiento	-20 hasta +80 °C
Conector	M8 hembra 4 pines

Salidas digitales

Métricas para análisis de vibración (ejes X, Y y Z)

• Aceleración, RMS: 2 Hz - 1 kHz, 10 Hz - 5 kHz.
• Aceleración, Peak: 2 Hz - 1 kHz, 10 Hz - 5 kHz.
• Velocidad, RMS: 10 Hz - 1 kHz, 10 Hz - 5 kHz.
• Velocidad, Peak: 10 Hz - 1 kHz, 10 Hz - 5 kHz.
• Desplazamiento, RMS: 2 Hz - 1 kHz, 10 Hz - 1 kHz.
• Desplazamiento, Peak: 2 Hz - 1 kHz, 10 Hz - 1 kHz.

Otras salidas

• Sensor de temperatura: -20° a +70°C.
• True Peak: Fs @ 13,333 kHz.
• Espectro: 0 Hz - 5 kHz, 6145 líneas.
• Forma de onda temporal: 13.333 muestras, 13,333 kHz Fs.
• Otras características: factor cresta, desviación estándar.

Aplicaciones de monitoreo de condiciones

• Maquinaria rotativa: motores, ventiladores, sopladores, bombas, compresores, etc.
• Sistemas de transmisión: cajas de cambio, acoplamientos, rodamientos, etc.
• Equipos de fabricación: Máquinas CNC, cintas transportadoras, etc.
• Sistemas HVAC: compresores, torres de enfriamiento, grúas, equipos de izaje, aplanadoras, etc.
