Cámara acústica portátil todo en uno

Cámara acústica portátil todo en uno

La cámara acústica portátil Mikado es la solución perfecta para la resolución de problemas de ruido y vibraciones. Este dispositivo totalmente portátil permite realizar mediciones en prácticamente cualquier lugar. Solo tiene que tomar la cámara acústica Mikado y dirigirse al objeto de medición; ningún cable lo detendrá.

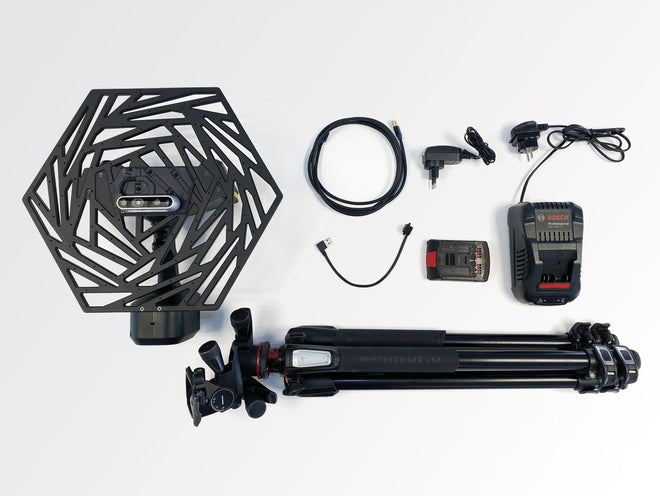

La cámara acústica todo en uno consta de:

  • Conjunto de micrófonos
  • Adquisición de datos y
  • Tablet con software NoiseImage Mobile

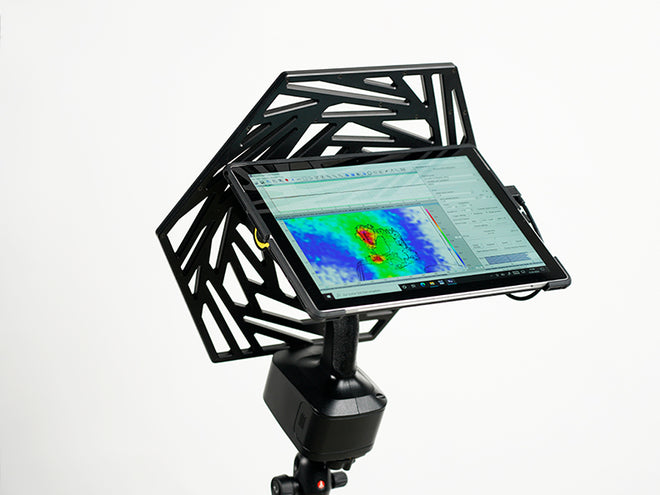

Cámara acústica portátil Mikado

Este nuevo sistema es ideal para resolver problemas de ruido y vibraciones. El dispositivo móvil e inalámbrico permite posiciones y ángulos de medición muy flexibles, lo que facilita la identificación rápida y eficiente de fuentes de ruido mediante señales acústicas.
Desde la adquisición de datos acústicos hasta su análisis, esta innovadora cámara de ruido portátil proporciona todos los componentes para realizar mediciones acústicas, adquirir datos y analizarlos. De este modo, las fuentes de sonido pueden localizarse y analizarse en el lugar.
El registrador de datos integrado fue desarrollado para una eficiente adquisición de datos. Se procesan 96 canales de micrófono digital con hasta 48 kHz. Además, 4 entradas digitales diferenciales aisladas permiten registrar datos de sensores adicionales.
Utilice el software de análisis de sonido NoiseImage Mobile en el posprocesamiento para correlacionar la información adicional con las señales acústicas.

Datos técnicos

Dimensiones de matriz

45 x 35 x 15 cm

Peso

2.2 kg (4.1 kg incluyendo la batería y Microsoft®
Surface Pro 9)





Cámara

Intel® RealSense™ Depth Camera D435

Resolución

1920 x 1080 (Full HD)

Taa de muestreo

48 kS/s

Canales adicionales

4 canales digitales





Micrófonos

MEMS (Knowles)

Respuesta de frecuencia

10 Hz – 24 kHz
100 Hz – 5 kHz (< 0.5 dB)
100 Hz – 11 kHz (< 3 dB)

Máx. nivel de presión sonora

121 dB at 10 % THD

Nivel de ruido

30 dB(A)

Sensibilidad (1 kHz, 94 dB SPL)

-26 dBFS



Canales

96

Distancia de medición recomendada

> 0.3 m (formación de haces)
< 0.15 m (holografía acústica)

Rango de mapeo acústico

9 dB – 120 dB

Frecuencias de mapeo recomendadas

514 Hz – 24 kHz (formación de haces)
30 Hz – 2 kHz en campo cercano (holografía acústica)

Rango dinámico
(Distancia a la fuente: 1 m;
puntos de cálculo: 90.000)

15 dB – 27 dB, hasta 50 dB con algoritmos cercanos





Código de protección de ingreso

IP40

Entorno operativo

0 °C – 35 °C, hasta 80 % RH (funcionamiento portátil)
-10 °C – 45 °C, hasta 80 % RH (funcionamiento de escritorio)
