WaveCam - Análisis de vibraciones por videos

Análisis de vibraciones por videos con WaveCam

Amplificación de movimiento y visualización de ODS

WaveCam – Vibraciones visibles

Solo necesita una cámara y el software de análisis de vibraciones por videos de GFai para visualizar estructuras complejas.

El software WaveCam utiliza tecnología de amplificación de movimiento para hacer visibles las vibraciones invisibles, sin necesidad de hardware costosos, ni sensores, ni cableado.

Puede obtener ODS profesionales y mediciones de vibración de campo completo en minutos. Es ideal para el análisis de vibraciones en maquinaria rotativa, el mantenimiento predictivo y las pruebas de dinámica estructural.

Análisis de vibraciones independiente de cámara

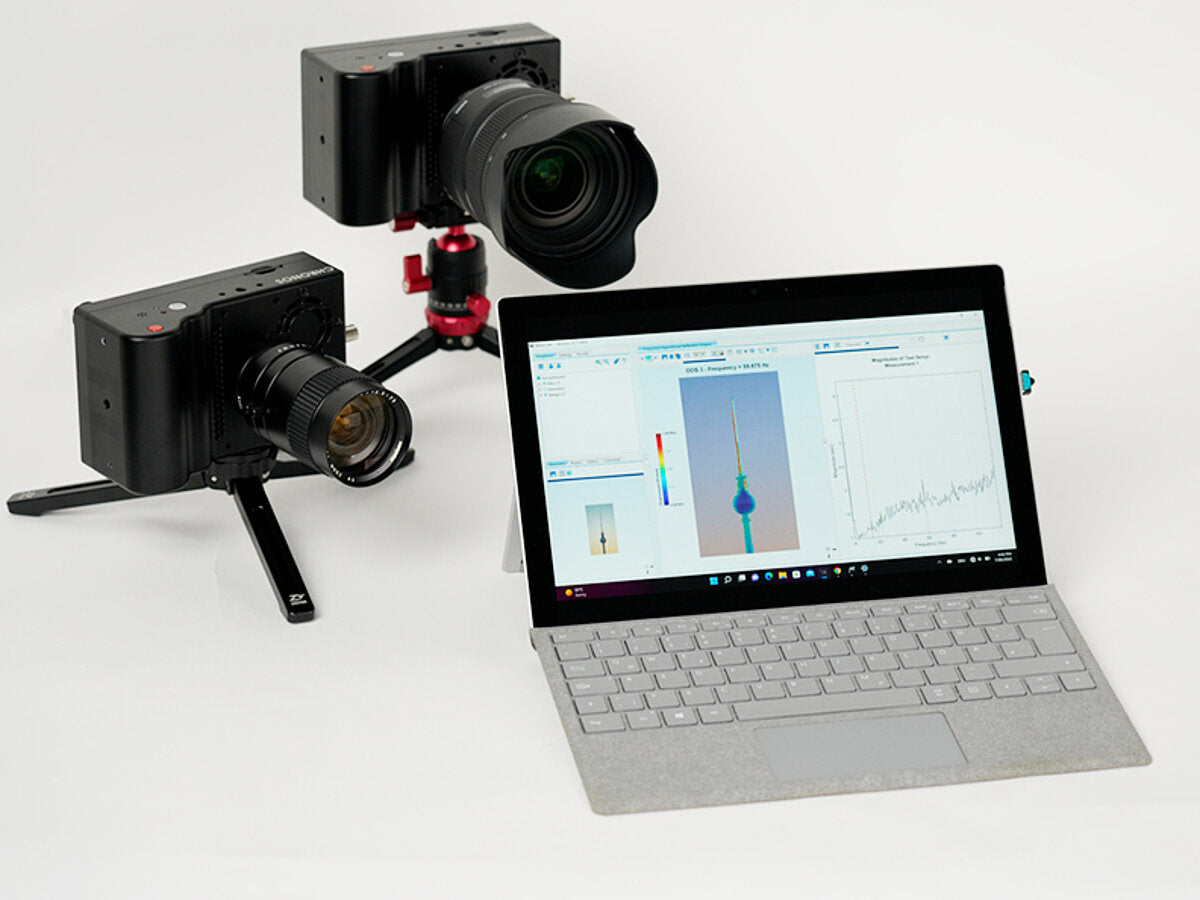

El software WaveCam no es un sistema cerrado de cámaras, sino una plataforma de análisis abierta. Elija la cámara perfecta para su medición: desde cámaras industriales de alta velocidad en sistemas existentes hasta teléfonos inteligentes.

Tecnología de amplificación de movimiento: visualice vibraciones invisibles

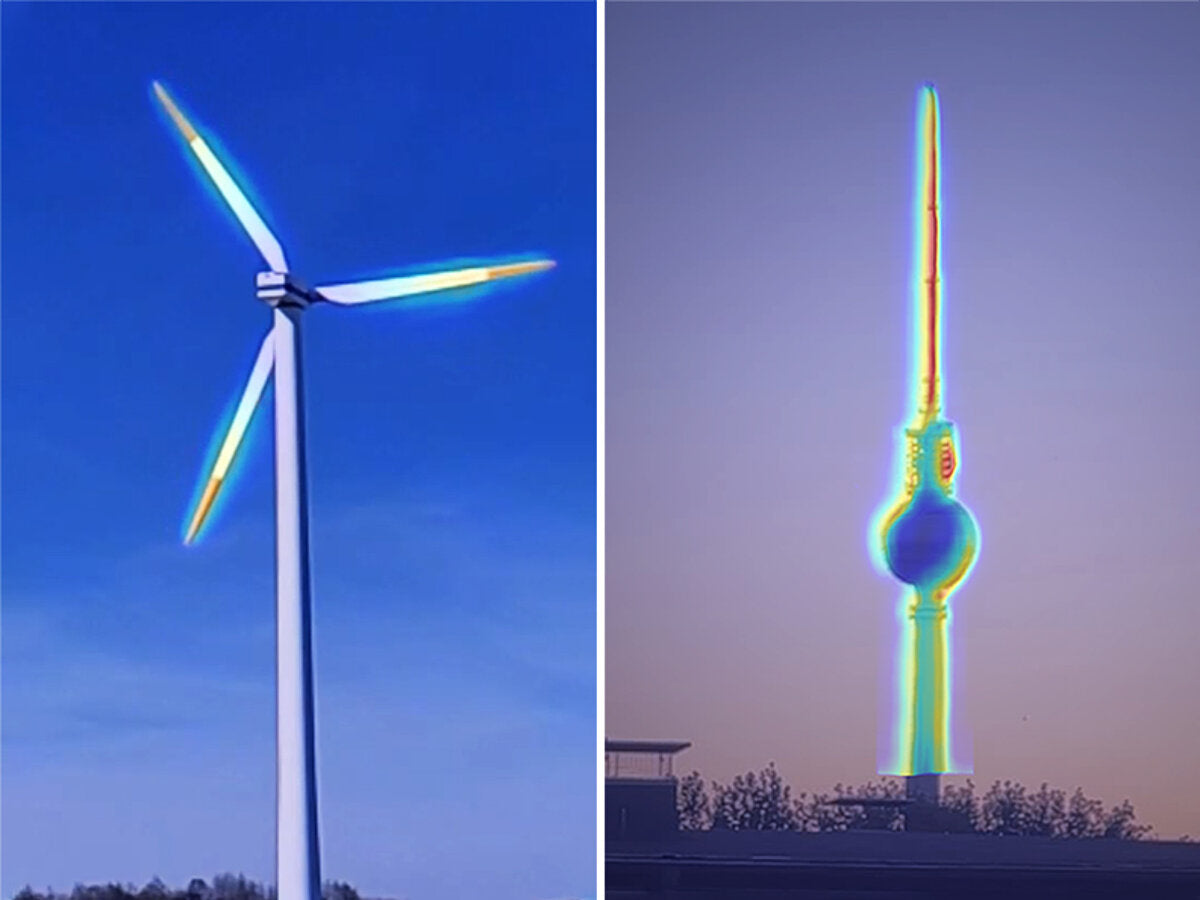

WaveCam utiliza tecnología de amplificación de movimiento para destacar patrones de vibración que son demasiado pequeños para observar a simple vista. Convierte movimientos estructurales sutiles en animaciones claras e intuitivas para que los ingenieros puedan identificar inmediatamente las áreas problemáticas. Esto proporciona a los equipos un punto de partida visual antes de profundizar en espectros detallados y análisis de ODS.

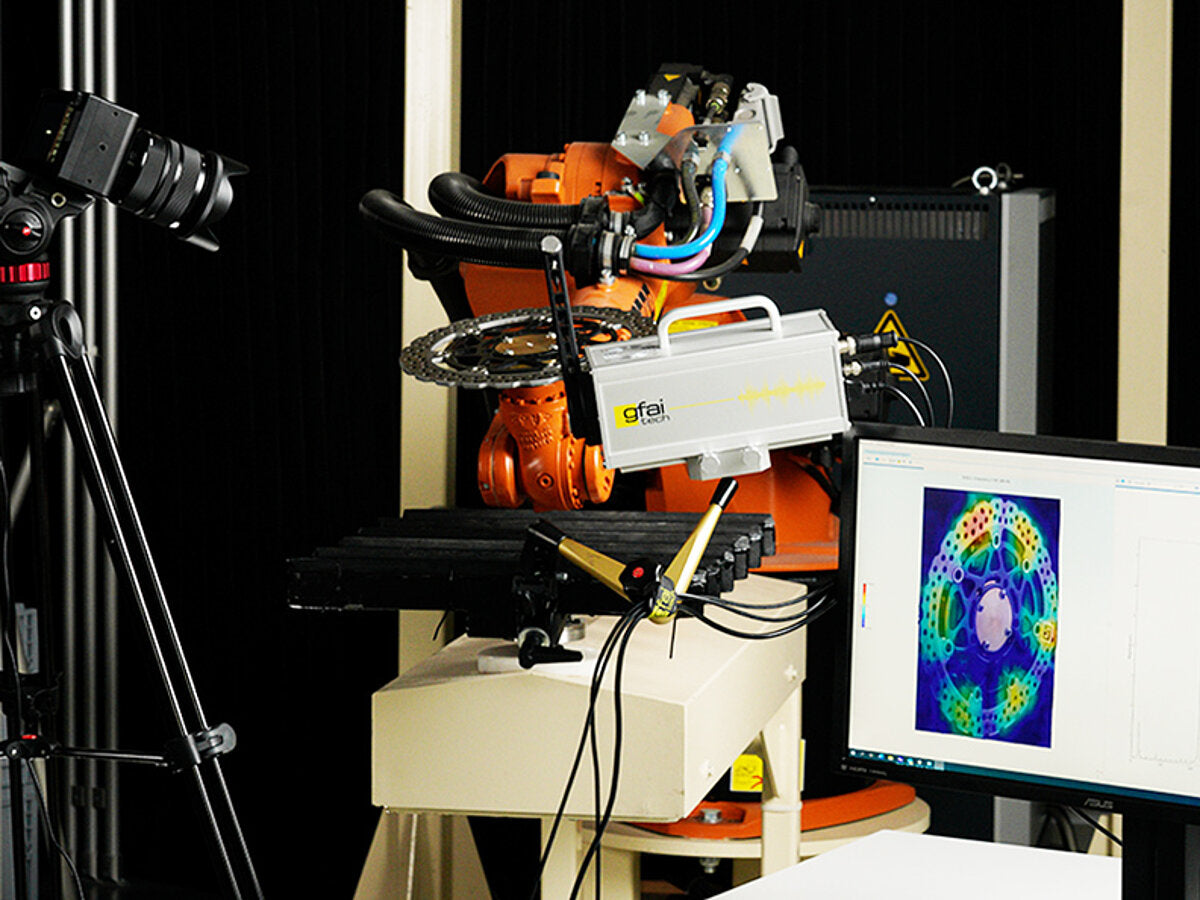

Medición de vibraciones de campo completo y análisis ODS

En lugar de algunos puntos de sensores, WaveCam evalúa el movimiento de toda la estructura de una vez. Cada píxel se convierte en un punto de medición, lo que permite obtener animaciones ODS de campo completo que muestran cómo realmente se mueven los componentes en condiciones reales de funcionamiento. Esto ayuda a detectar puntos críticos inesperados que los sensores tradicionales pueden fácilmente pasar por alto.

Análisis de vibraciones sin contacto para maquinaria rotativa

WaveCam analiza la maquinaria rotativa sin tener que fijar ni un solo sensor en el eje, en el rotor o en la carcasa. Simplemente grabe un video de la máquina en funcionamiento y deje que el software extraiga la información de vibraciones desde el movimiento. Esto reduce el tiempo de preparación, evita configuraciones inseguras y facilitar las inspecciones de activos que son de difícil acceso.

Filtrado de frecuencias y visualización del movimiento basada en fases

WaveCam permite enfocarse en bandas de frecuencia específicas y visualizar solo el movimiento importante para el diagnóstico. La visualización basada en fases ayuda a distinguir movimientos en fase y fuera de fase, de modo que se puede comprender cómo interactúan distintas piezas de una estructura. Esto permite que el comportamiento complejo de vibraciones sea fácil de interpretar, incluso cuando hay formas de modo mixtas.

Aplicaciones: mantenimiento predictivo y dinámica estructural

El software WaveCam soporta los programas de mantenimiento predictivo al hacer visibles los cambios en los patrones de vibración mucho antes de que se presenten fallas.  Al mismo tiempo, se integra sin interrupciones en flujos de trabajo de dinámica estructural para pruebas modales, validación de diseño y resolución de problemas. Esta combinación hace que el software sea útil para los equipos de mantenimiento diario y para los ingenieros de pruebas avanzados.

Tecnología de amplificación de movimiento: cómo funciona

WaveCam utiliza la amplificación de movimiento (también conocida como video de amplificación de movimiento) para revelar vibraciones invisibles al ojo humano. Al usar algoritmos de flujo óptico basados en IA, cada píxel se convierte en un sensor óptico de vibración.

El proceso:

1. Grabar: utiliza cualquier cámara (desde un teléfono inteligente hasta una cámara de alta velocidad)
2. Amplificar: los algoritmos de flujo óptico basados en IA amplifican los movimientos sutiles de 10 a 100 veces
3. Analizar: extrae espectros de frecuencia y formas de onda temporales para cualquier píxel

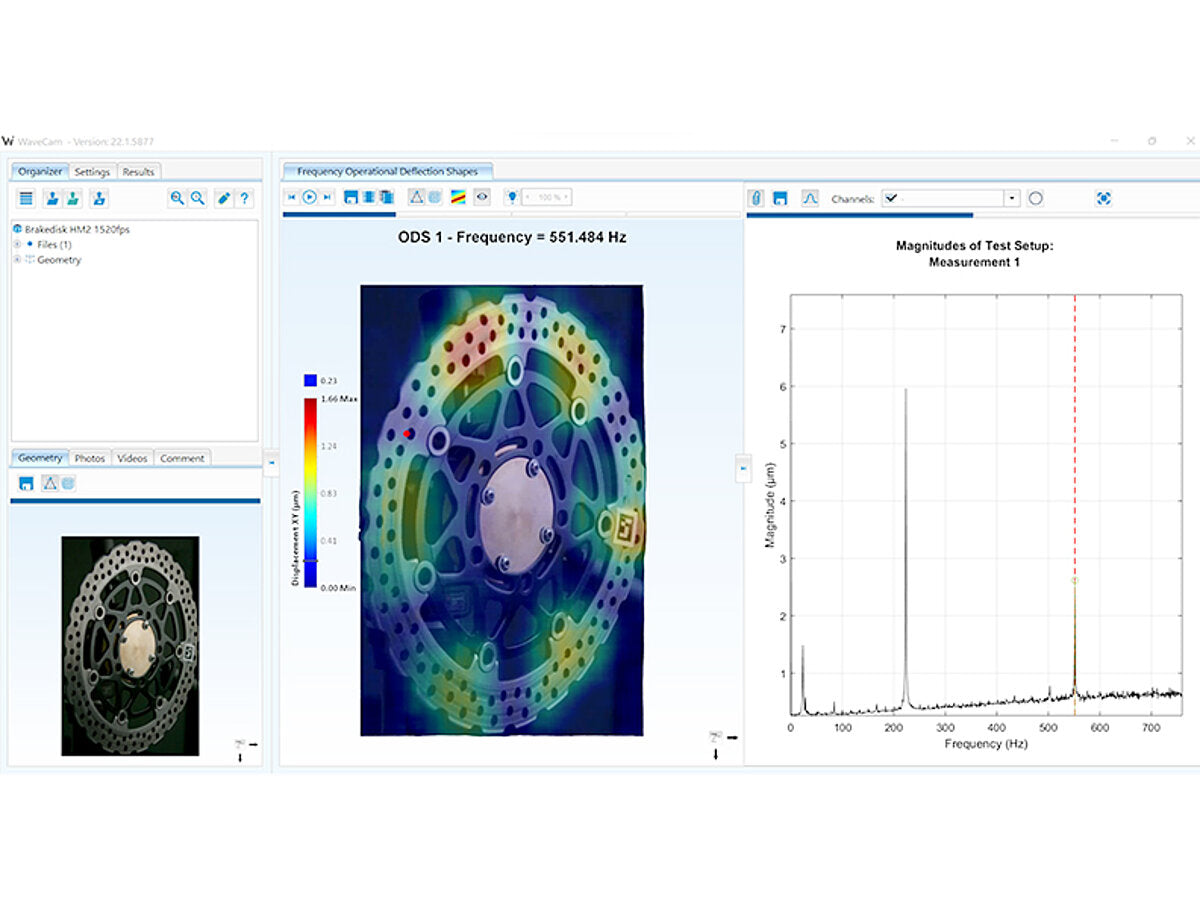

4. Visualizar: ODS animado con mapas de movimiento codificados por colores.

Ventaja clave: Visualizar patrones de vibración de inmediato sin necesidad de conocimientos especializados en análisis de vibraciones.

Aplicaciones: Funciona con maquinaria rotativa, estructuras, componentes. Se puede analizar todo lo que vibre.

Características de WaveCam

• Medición sin contacto de movimiento y vibración de campo completo en estructuras enteras de forma simultánea.
• Independiente de la cámara: importa formatos de video comunes desde teléfonos inteligentes hasta cámaras de alta velocidad.
• Precisión subpixelada de hasta 1/10.000 usando algoritmos de flujo óptico basados en IA (medición de deflexión <0.1 µm).
• Sin límites en la dimensión del objeto: analiza desde componentes pequeños hasta maquinarias grandes.
• Simple resolución de problemas: el software de amplificación de movimiento visualiza vibraciones invisibles.
• Filtrado de frecuencias en vivo:  aísla modos de vibración específicos en tiempo real.
• Monitoreo del estado de maquinarias: permite programas de mantenimiento predictivo a partir de análisis de video.

Especificaciones del software WaveCam

Rango de frecuencia	0 – 20 kHz
Mínimo desplazamiento	100 nm (a 1 m con lentes de 50 mm)
Formatos de archivos de video compatibles	avi, m4v, mj2, mov, mp4, mpg, wmv
Formatos de archivos de imagen compatibles	dng, png, jpg, bmp, tif, tiff
Dominio para análisis de datos	Formas de deflexión operacionales en frecuencia Formas de deflexión operacionales en tiempo Análisis modal operacional de campo completo sin señales de excitación (OMA)
Análisis de señal	Formas de onda temporales Espectros (general y por píxel) Espectrograma (general y por píxel) Importación de una señal de referencia (uff) Métricas estadísticas tales como RMS, peak to peak y valores máximos
Filtrado de frecuencia	Filtros bandpass, bandstop, low-pass y high-pass Combinación flexible de múltiples tipos de filtro Aplicación de filtros directamente a visualizaciones de movimiento
Espectrograma	Tipo y tamaño de ventana ajustable Configuraciones de superposición
Visualización de movimiento	Mapas de movimiento codificados por colores Visualización de amplitud y ángulo de fase Animaciones de frecuencia única o de escala completa Visualización de puntos de sensor con flechas de dirección Guardar videos de resultados con superposiciones de diagramas para presentaciones e informes
Exportación de datos	Formas de onda (csv, uff, png) Espectros (csv, uff, png) Formas modales (uff) para comparación directa de simulación (WaveSim) Videos de animación (avi, mp4) Exportación de datos modales de campo completo y de datos de deflexión operacional
Preprocesamiento de videos	Reproductor de video Herramientas de recorte, rotación y ajuste de videos Conversión del punto de visualización Recorte de tiempo Filtrado espacial Herramientas de prevalidación (por ejemplo, mapa de calor)
Procesamiento por lotes	Configuraciones de análisis definidas por el usuario Procesamiento de lotes secuencial automatizado

Requisitos de la cámara

WaveCam es compatible con archivos de video sin comprimir, que pueden grabarse con la mayoría de las cámaras de alta velocidad o de los teléfonos inteligentes
