NUEVO: Octagon - Cámara acústica todo en uno

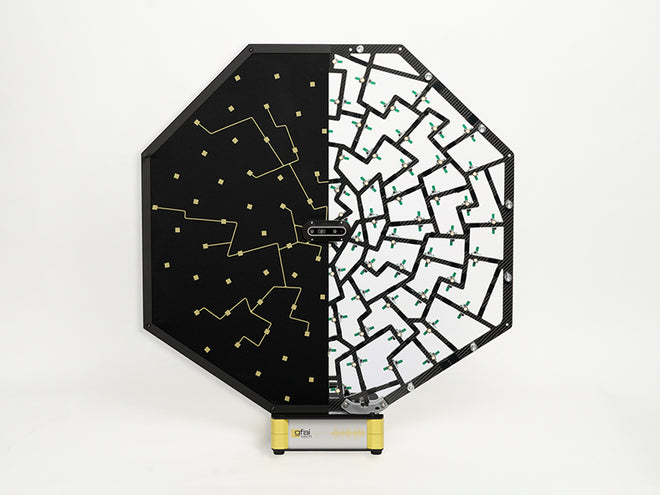

La nueva cámara acústica compacta todo en uno Octagon es la solución perfecta para todas las mediciones exigentes que requieren localizar fuentes de sonido. Es liviana y robusta, y fue fabricada con una estructura tipo sándwich de carbono. Sus 192 micrófonos MEMS en un marco acústicamente transparente, garantizan una alta precisión con el máximo rango dinámico.



La cámara acústica todo en uno consta de:



•    Matriz de micrófonos

•    Grabador de datos integrado y

•    Computador portátil con el software NoiseImage

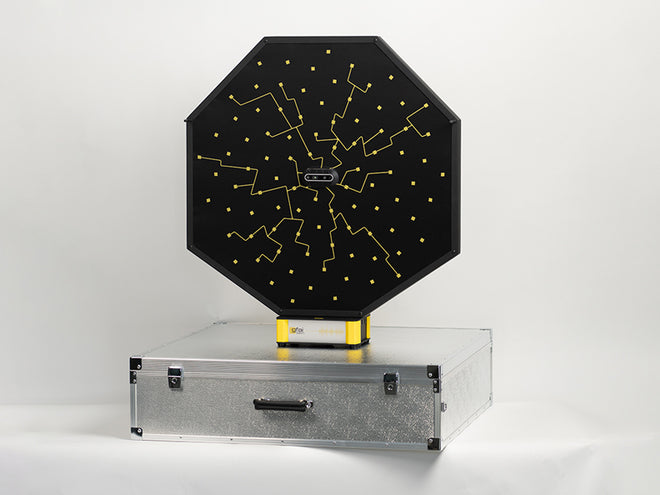

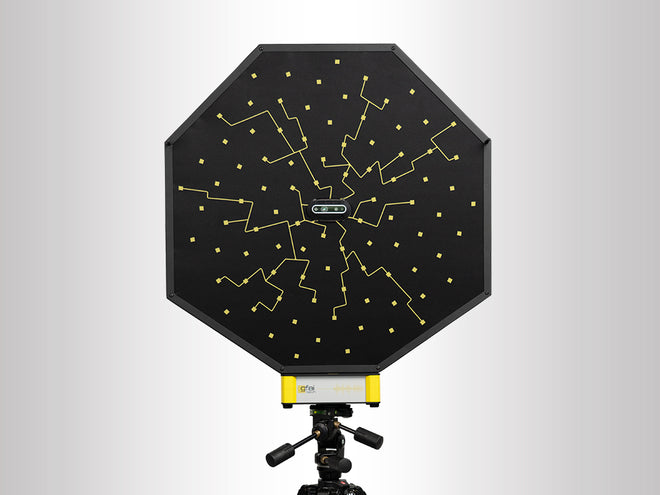

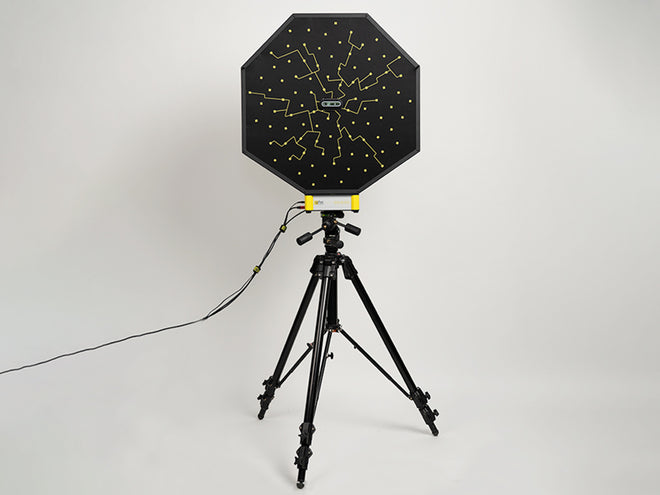

Cámara acústica Octagon

Este nuevo sistema es ideal para mediciones exigentes.

Ya sea para realizar análisis acústicos detallados de productos y componentes, localizar fugas en edificios y tuberías, o realizar mediciones de correlación en maquinaria rotativa para el análisis de órdenes, la cámara acústica Octagon está lista para proporcionar resultados precisos.

Debido a la densa distribución de los micrófonos, es posible realizar tanto mediciones de formación de haces como de holografía, desde un rango de frecuencias de 30 Hz hasta 24 kHz.



Desde la adquisición de datos acústicos hasta el análisis de datos, esta innovadora cámara acústica ofrece todos los componentes para las mediciones acústicas, la adquisición de datos y el análisis de datos. Esto permite localizar y analizar las fuentes de sonido de manera fácil y rápida.



La adquisición de datos integrada la convierte en un sistema práctico que no requiere tiempo de configuración. Se pueden conectar directamente a la cámara Octagon 12 canales digitales y 4 analógicos para sensores adicionales.



Utilice el software de análisis de sonido NoiseImage para el posprocesamiento para correlacionar la información adicional con las señales acústicas.

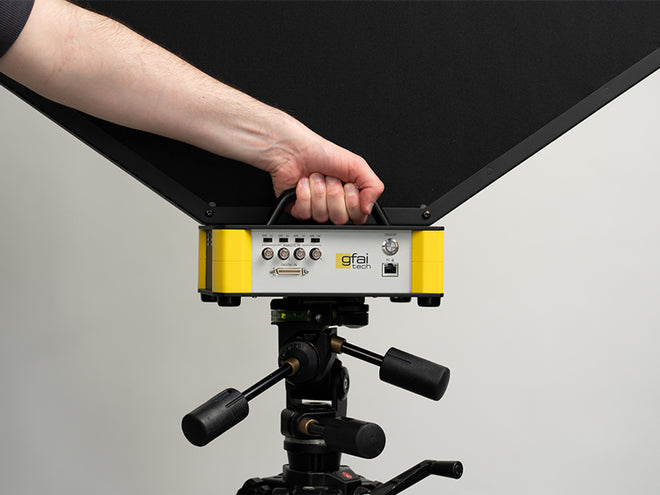

La construcción de fibra de carbono hace que la cámara Octagon sea estable y ligera al mismo tiempo; las asas integradas facilitan su transporte o permiten realizar mediciones a mano. Todas estas características convierten a la cámara Octagon en el sistema perfecto para una amplia gama de aplicaciones en investigación y desarrollo, control de calidad, mantenimiento o acústica ambiental.



Datos técnicos



Dimensiones de cuerpo de matriz	90 x 82 x 19 cm
Peso	5 kg (sin trípode, cable)

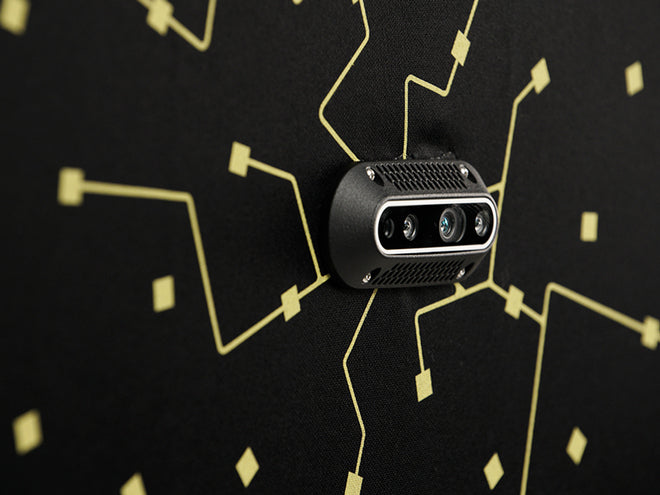

Videocámara	Intel® RealSense™ Depth Camera D435
Resolución	1920 x 1080 (Full HD)
Tasa de muestreo	micrófonos: 24 y 48 kS/s (32 Bit) digital: 48-6144 kHz IEPE: 24-192 kS/s (32 Bit)
Canales adicionales	12 canales digitales 4 canales analógicos (cada entrada de voltaje o DC conmutable)
Micrófonos	MEMS (Infineon IM69D130)
Respuesta de frecuencia	20 Hz – 24 kHz 100 Hz – 10 kHz (< 0.5 dB) 28 Hz – 20 kHz (< 3 dB)
Máx. nivel de presión sonora	130 dB en 10 % THD
Nivel de ruido	25 dB(A)
Sensibilidad (1 kHz, 94 dB SPL)	-36 dBFS
Canales acústicos	192
Distancia de medición recomendada	> 0.5 m (formación de haces) < 0.15 m (holografía acústica)
Rango de mapeo acústico	9 dB – 120 dB
Frecuencias de mapeo recomendadas	170 Hz – 24 kHz (formación de haces) 30 Hz – 2 kHz en campo cercano (holografía acústica)
Rango dinámico (Distancia a la fuente: 1 m; puntos de cálculo: 90.000)	15 dB – 27 dB, hasta 50 dB con algoritmos cercanos
Código de protección de ingreso	IP20
Entorno operativo	0 °C – 40 °C, hasta 80 % RH (funcionamiento de escritorio)
