Carga electrónica regenerativa AC/DC IT8200

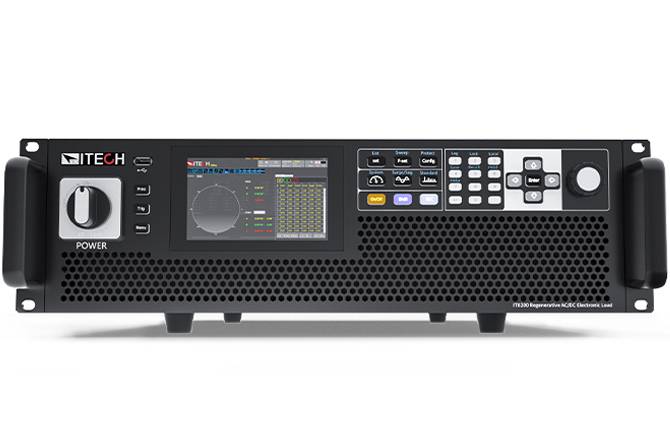

La serie IT8200 es una carga electrónica regenerativa programable AC/DC. Es una carga regenerativa de energía, lo que no solo le permite ahorrar electricidad y costos de refrigeración, sino que también es buena para el ahorro de energía y la protección del medio ambiente. El modo de carga AC soporta tanto la rectificación como la no rectificación, y proporciona los modos de funcionamiento CC/CR/CP/CS/CC+CR/CE. Puede simular múltiples topologías de circuitos en modo CE, tales como el circuito RLC de rectificación monofásica y el circuito RLC en paralelo. La carga electrónica IT8200 se puede aplicar a las pruebas de V2G, EVSE, PCS, UPS, inversores, etc.

La serie IT8200 adopta un diseño de alta densidad de potencia, y la potencia puede alcanzar los 15 kVA en una unidad 3U. Tras la conexión en paralelo, la potencia se puede extender hasta un máximo de 960 kVA. Su pantalla táctil LCD con interfaz gráfica UI permite definir directamente diferentes formas de onda. En combinación con la función de edición de formas de onda arbitrarias y la función de protección, es una opción ideal para pruebas de I+D y construcción de sistemas.

Características del producto

• Alta densidad de potencia, 15 kV A en una unidad 3U
• Mide hasta 16 parámetros, incluyendo Vrms/Arms/Freq/CF/PF/UTHD/ITHD/±Vpeak.
• Paralelo maestro/esclavo, potencia de hasta 960 kVA *1. Regeneración de energía de alta eficiencia.
• Voltaje: 350 VL-N.
• Modos de trabajo: monofásico, trifásico, fase inversa. Se puede extender el voltaje nominal hasta el 200 % en fase inversa.
• Frecuencia: 16-500 Hz.
• Simula salida de forma de onda arbitraria, soporta la importación de archivos csv.
• Varias formas de onda integradas
• Pantalla táctil, interfaz de usuario sencilla para una operación fácil
• Interfaz USB/CAN/LAN/E/S digital integrada, GPIB/Analógica y RS232 opcionales
• El modo DC soporta nueve modos de funcionamiento, incluidos CC, CR, CP y CV
• El modo AC soporta múltiples modos de funcionamiento CC/CP/CR/CS/CC+CR/CE; el modo CE puede simular diversas topologías de circuitos, como rectificador monofásico RLC y RLC en paralelo.
• El modo AC soporta los modos de rectificación y no rectificación.
• Factor de cresta ajustable: 1,414 ~ 5,0
• Soporta desplazamiento de fase, de -90 º a 90,0 º *2
• La función de factor de potencia unitaria1 permite que la forma de onda de corriente varíe con la forma de onda de voltaje y que el factor de potencia sea lo más cercano posible a 1
• En el modo AC trifásico, se soportan dos modos de acceso: Y y Δ
• Medición y análisis integrales de armónicos, hasta el 50º. Norma de prueba de conformidad previa IEC61000-3-2/3-12 incorporada *3
• Soporta el control de ángulo de carga y descarga, se puede configurar el rango completo de 0-359°.
• Varias funciones de protección, tales como borrado automático de protección (borrado automático UV y FE), POVP, POCP, UVP y watchdog de software.
• Soporta CANopen*4, Modbus, LXI, SCPI y otros protocolos de comunicación.
•  * 1 Para los modelos 3U, se pueden conectar en paralelo un máximo de 64 unidades.
• * 2 Una vez habilitada la función de rectificación, el rango de ajuste del desplazamiento de fase queda restringido por el factor peak.
• * 3 Análisis de armónicos de voltaje/corriente, simulación de armónicos de corriente, onda fundamental ≤ 60 Hz.
• *4 Próximamente

Funciones y ventajas

—

Carga electrónica regenerativa AC/DC

La serie IT8200 es una nueva carga electrónica regenerativa AC con una capacidad de recuperación de energía del 88 %. Tanto en modo AC como en modo DC, la energía generada por el DUT puede ser retroalimentada a la red, en lugar de disiparse en forma de calor, lo que protege el medio ambiente y ahorra costos de electricidad, climatización e infraestructura de refrigeración.



Monofásico, trifásico, fase inversa.

La serie IT8200 tiene modos de salida monofásico, trifásico y de fase inversa, los que se pueden seleccionar a través del menú. En el modo inverso, el voltaje de entrada monofásica de 350 V se puede aumentar a 700 V con una potencia reducida a 2/3 de la original. En el modo trifásico, se puede elegir una conexión de tipo Y o de tipo Δ. La conexión de tipo Y soporta pérdida de la fase C.



Emulación de condiciones de carga AC/DC

La carga electrónica AC IT8200 puede habilitar la función «Rectificada» en modo AC, de modo que la carga funcione en el primer y tercer cuadrante para garantizar que el voltaje y la corriente fluyan siempre en la misma dirección. En este punto, se puede seleccionar libremente entre la onda completa, la semionda positiva o la semionda negativa.
