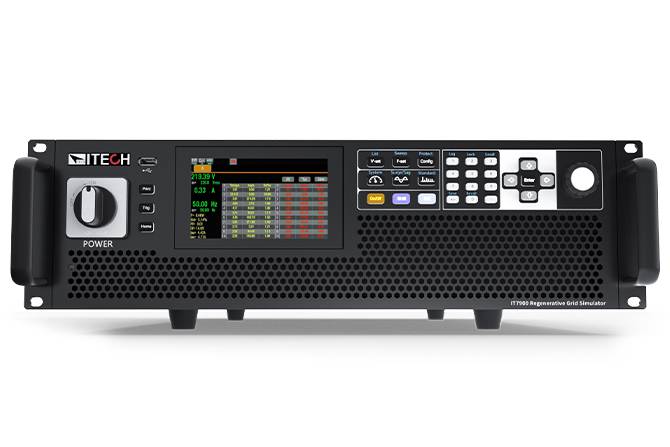

Simulador de red regenerativa IT7900

La serie IT7900 es un simulador de red programable de cuatro cuadrantes. También es un amplificador de potencia de cuatro cuadrantes que se puede utilizar para probar diversos equipos conectados a la red; por ejemplo, PCS, sistemas de almacenamiento de energía, microrredes, BOBC (V2X), PHiL, etc. Con la avanzada tecnología SiC, una sola unidad del simulador IT7900 puede ejecutar la prueba de protección anti-islanding mediante el modo Islanding (RLC configurable). Además, la densidad de potencia de la serie IT7900 es muy alta, 6 kVA en 1U y 15 kVA en 3U. Tras la conexión en paralelo, la potencia se puede ampliar hasta un máximo de 960 kVA.

Los diversos modos de funcionamiento cumplen con los distintos requisitos de prueba de monofásico, trifásico, fase inversa y multicanal. En modo inverso, el voltaje se puede ampliar hasta el 200 % del voltaje nominal. La función de edición de las formas de onda arbitrarias puede simular distintas formas de onda de la perturbación de la red eléctrica, lo que la vuelve una opción ideal para laboratorios de pruebas e Investigación y Desarrollo.

Especificaciones destacadas

• Adopta tecnología SiC avanzada
• Alta densidad de potencia/espacio mínimo en rack, 3U hasta 15 kVA, 16 Hz~150 Hz
• Simulador de red regenerativa y fuentes de poder AC/DC de 4 cuadrantes completos
• Función de amplificador de potencia para aplicaciones PHiL
• Modo de prueba profesional anti-islanding, puede configurar y simular el circuito RLC (resistivo-inductivo-capacitivo), de potencia activa y reactiva para la detección anti-islanding *3.
• Tres modos de funcionamiento: CV/límite de corriente/límite de potencia. Capacidad de salida AC, DC, AC+DC or DC+AC.
• Modos de funcionamiento integrables: monofásico, trifásico, fase inversa y multicanal *1
• Impedancia de salida programable, permite la simulación de impedancia de la red eléctrica real
• Pruebas de conformidad, incluyendo LVRT /salto de fase/variación de frecuencia/inyección de armónicos
• Pruebas normativas compatibles: IEC61000-4-11/4-13/4-14/4-28
• Modo de fuente de corriente

Características

• Amplios rangos de voltaje: 350 V L-N
•  Paralelo maestro-esclavo con tecnología de reparto de corriente, hasta 960 kVA
•  Pantalla táctil intuitiva; medidor de potencia AC monofásico/trifásico integrado; función de osciloscopio
•  Tiempo de respuesta rápido y alta precisión 0,1 % + 0,2 % FS
•  Biblioteca de formas de onda: onda sinusoidal, onda cuadrada, onda triangular, ondas sinusoidales recortadas, onda trapezoidal, ondas autodefinidas
•  Sintetizador de formas de onda armónicas e interarmónicas
•  Pruebas de simulación de perturbaciones en la línea eléctrica mediante programación LIST/funciones SWEEP/Surge&Sag
•  La función de medición de armónicos puede medir armónicos de orden 50º de voltaje y corriente *2
•  Se puede configurar el ángulo de fase de arranque/parada de 0 a 360 °.
•  Puerto USB en el panel frontal para importar y exportar datos y formas de onda.
•  Proporciona una amplia configuración de disparo; captura de forma sincronizada la forma de onda de voltaje del DUT, recopila y simula datos.
•  Función CTRL de relé, para cortar la conexión entre el instrumento y el DUT.
•  Salida de potencia de 6 fases y 12 fases.
•  Interfaz USB/CAN/LAN/I/O Digital integrada, GPIB/analógica y RS232 opcionales
•  Soporta comunicación CANopen *4、Modbus、LXI、SCPI
• *1 Los modelos <6 kVA solo soportan la función monofásica
• *2 Análisis de armónicos de voltaje y corriente, simulación de armónicos de voltaje
• *3 No disponible para la función multicanal
• *4 Próximamente

Funciones y ventajas

—

Aplicación

Simulador regenerativo de red AC de 4 cuadrantes

La serie IT7900 representa la última generación de simuladores de red programables de cuatro cuadrantes con una potencia nominal del 100 % tanto en modo fuente como en modo sumidero, y proporciona la capacidad de recuperación de energía. La energía generada por el DUT durante la prueba se puede retroalimentar fácilmente a la red AC, en lugar de disiparse en forma de calor, lo que protege el medio ambiente y reduce los costos de operación.

Se puede aplicar a las aplicaciones en pruebas de productos conectados a la red que inyectan energía en la red, tales como los cambios de frecuencia, los transitorios de voltaje y la inyección DC de las pruebas de inversores conectados a la red/fuera de la red.

Amplificador de potencia de 4 cuadrantes completo

El simulador de red regenerativo de la serie IT7900 se puede utilizar como amplificador de potencia para completar aplicaciones PHIL (Power Hardware-in-the-Loop) para microrredes, almacenamiento de energía y vehículos NEV. La E/S digital o un conjunto estándar de señales analógicas se pueden introducir a través de una interfaz analógica externa (opcional) y luego amplificarse sin distorsión a una forma de onda de potencia real con un tiempo de respuesta analógico externo de menos de 200 us.

Modo de prueba anti-islanding

Para cumplir con la prueba de certificación del efecto anti-islanding para productos conectados a la red, la serie IT7900 proporciona un modo de prueba anti-islanding profesional. Los usuarios pueden ajustar los parámetros RLC o configurar los parámetros de potencia activa y potencia reactiva para lograr el efecto de simular cargas de red netamente resistivas o no lineales, y verificar el tiempo de respuesta de la protección anti-islanding de los DUT conectados a la red bajo diferentes impedancias equivalentes, condiciones de equilibrio de carga trifásica y condiciones de desbalance. La solución ayuda a los ingenieros a simplificar el circuito de prueba y a ahorrar costos de equipos adicionales, como osciloscopios y medidores de potencia.

Paralelo maestro/esclavo, potencia de hasta 960 kVA

La serie IT7900 se puede conectar en paralelo maestro-esclavo para obtener mayor corriente y potencia. Se pueden conectar en paralelo hasta máximo 64 conjuntos para alcanzar los 960 kVA; la conexión en paralelo es flexible y cómoda. La serie IT7900 viene con señales de entrada y salida de encendido/apagado sincrónicas, que garantizan la sincronización del paralelismo y aseguran el reparto sincrónico de la corriente entre varios módulos. Tras la conexión en paralelo, se mantienen todas las funciones y no hay pérdida de precisión, lo que hace que la construcción del sistema de potencia sea más rápida, flexible y económica, incluso si es una prueba independiente o un sistema ATE.

Análisis de tendencias

Gracias a la función de registro de grandes volúmenes de datos, la serie IT7900 es capaz de registrar hasta 7 horas de datos continuos a intervalos cortos (el más rápido: 100 ms). Además, es fácil visualizar la curva completa que se genera desde el inicio hasta el final de la prueba mediante el modo «tendencia». Se pueden mostrar hasta seis curvas al mismo tiempo. También, puede deslizar los calibres Vernier en la pantalla para comprobar los datos exactos en un punto particular de las curvas de tendencia actuales. Esto es útil para analizar errores durante pruebas por un tiempo prolongado o puntos de inflexión durante la carga, etc. Además, puede exportar los datos de la prueba mediante un USB para análisis posteriores.



Varios tipos de formas de onda distorsionadas incorporadas

Además de la forma de onda sinusoidal, la serie IT7900 proporciona varias formas de onda AC estándar, como onda triangular, onda diente de sierra, onda cuadrada, onda trapezoidal y onda sinusoidal recortada. Estas ondas se pueden recuperar fácilmente desde el menú y visualizarlas en la pantalla táctil LCD. Más aún, en combinación con la función de programación de secuencias, los usuarios pueden realizar una salida continua de múltiples formas de onda, para lidiar con complejas pruebas de perturbación en la línea eléctrica.
