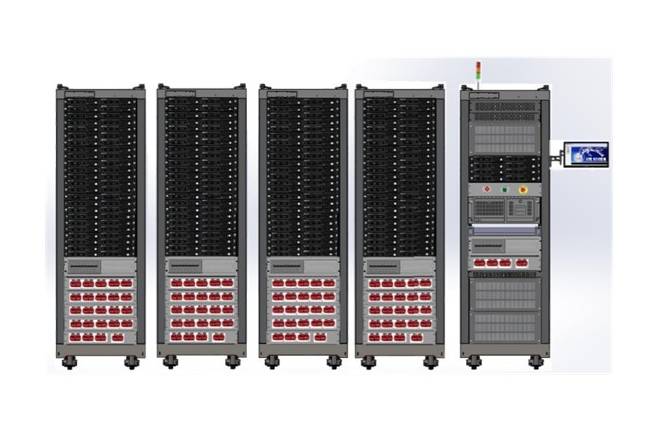

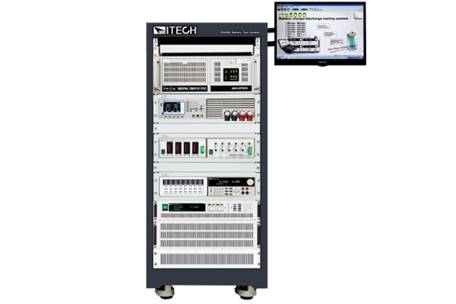

Sistema de prueba de carga y descarga de baterías ITS5300

El sistema de prueba de carga y descarga de baterías ITS5300 está diseñado para realizar pruebas de rendimiento en una amplia variedad de baterías (plomo-ácido, níquel-hidrógeno, litio, supercondensadores, celdas de combustible de hidrógeno, etc.). El sistema de prueba ITS5300 se puede utilizar para realizar pruebas de rendimiento en más de cien paquetes de baterías o 200 celdas en los paquetes de baterías al mismo tiempo, lo que mejora notablemente la eficiencia y la capacidad de prueba de la línea de producción.

El sistema de prueba ITS5300 consta de una fuente de poder ITECH, una carga electrónica, un tester de resistencia interna, un sistema de adquisición de temperatura y otros productos con componentes de software de prueba de baterías profesionales, un alto grado de automatización y una gran estabilidad.

Características

• Capacidad de carga y descarga equilibrada, diseñado para pruebas de módulos/celdas de baterías.
  • Modo de carga: CC/CV/carga por impulsos.
  • Modo de descarga: CC/CR/CP/descarga por impulsos.
  • Rango de voltaje: 0-2250 V.
  • Rango de corriente: 0-8000 A.
  • Rango de potencia: 0-10 MW.
• Respuesta rápida y frecuencia de muestreo de alta velocidad, con una frecuencia de muestreo y un tiempo de almacenamiento de datos de hasta 1 ms.
• Su alta fiabilidad y precisión garantizan una exactitud de medición absoluta dentro de un amplio rango de voltaje/corriente, lo que hace que el sistema de prueba sea más eficiente en su uso.
  • Voltaje: 0,05 % +30 mV
  • Corriente: 0,2 % +120 mA
• El diseño modular estándar no solo facilita la ampliación del hardware y la mantención posterior, sino que también expande sus aplicaciones.
• Monitoreo en línea en tiempo real de la resistencia, el voltaje y la temperatura de un solo módulo.
• Soporta el análisis de la resistencia interna AC de la batería de celdas y el análisis de la resistencia interna de DC del paquete de baterías.
• La temperatura medida depende del tipo de termocupla seleccionado por el usuario.
• Configuración completa de alarmas y protecciones para prevenir eficazmente sobrecargas, descargas excesivas y otras fallas inesperadas.
• Adopta la comunicación GPIB y soporta la extensión a múltiples sistemas.
• Control de independiente multicanal.

Software del sistema

El sistema de prueba ITS5300 está equipado con un software de prueba de carga/descarga de baterías desarrollado según las especificaciones del usuario. Al editar los pasos de la prueba, el usuario puede ejecutar pruebas de carga de corriente constante, carga de presión constante y descarga de corriente/potencia/resistencia constante en celdas multicanal o paquetes de baterías. Además, el software ayudará al usuario a monitorear el voltaje, la temperatura y la IR de las celdas, generar curvas de carga/descarga y monitorear y almacenar los datos relevantes.

Monitoreo en tiempo real de carga y descarga de cada canal

Un paquete de baterías es normalmente un conjunto de celdas conectadas en serie que presentan diferentes características durante la carga y la descarga. Por esta razón, el monitoreo de las celdas es de gran importancia. Además de los parámetros clave de cada canal, el sistema de prueba ITS5300 puede instalar un termógrafo y un tester de IR para realizar un monitoreo en tiempo real del voltaje, el IR y la temperatura de las celdas. Durante la prueba, el usuario puede observar claramente la información de la prueba de cada canal a través del software. El software cuenta con gráficos intuitivos con bloques de colores que simbolizan la normalidad o anormalidad de las características de las celdas y emiten una alerta temprana cuando es necesario, incluyendo la configuración del canal, el voltaje de las celdas, la corriente, la capacidad de descarga y otros parámetros. Esto no solo facilita la observación y el registro, sino que también mejora la fiabilidad de las pruebas.

Protección de memoria al apagar el dispositivo

El sistema de prueba ITS5300 es superior en comparación con el dispositivo integrado tradicional de carga y descarga, ya que cuenta con una función de memoria en caso de apagado, mientras que este último solo tiene una configuración de protección única. La función de memoria en caso de apagado es la función de protección más avanzada desarrollada por ITECH y está diseñada para pruebas de envejecimiento que requieren mucho tiempo. Con esta función de protección, los datos adquiridos previamente se pueden almacenar de forma eficaz e intacta en caso de un corte eléctrico inesperado o un fallo del computador durante una prueba de envejecimiento que requiere tiempo, y así el usuario puede continuar con la agenda de pruebas desde el enlace defectuoso una vez que el sistema vuelve a la normalidad. De esta manera, se evita repetir las pruebas para alcanzar mayor eficiencia. Del mismo modo, si el estado de apagado continua, el sistema cortará automáticamente el circuito de carga/descarga activa para evitar la sobrecarga y la sobredescarga a fin de garantizar la seguridad y la fiabilidad de las pruebas de la batería.

Diseño modular

El sistema de pruebas de carga y descarga de baterías ITS5300 se compone de una fuente de poder, una carga electrónica, un tester de resistencia interna, un instrumento de adquisición de datos de temperatura y el software IT9320.
