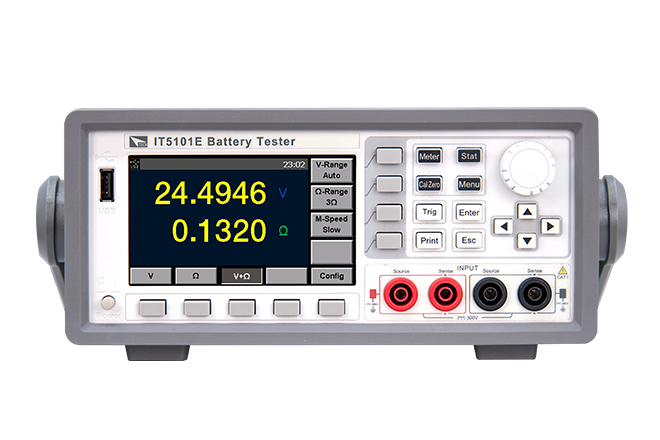

Tester de baterías IT5100

El modelo IT5100 es una serie de testers de resistencia interna de baterías de alta precisión, alta resolución y alta velocidad. El IT5100 adopta la detección de 4 terminales AC, lo que significa que el tester puede probar la resistencia interna y el voltaje simultáneamente con alta precisión. La resolución de resistencia es de hasta 0,1 μΩ, la resolución de voltaje es de 10 μV. En combinación con el disco USB externo, el modelo IT5100 está disponible para cálculos de estadísticas a largo plazo. Al contar con la función comparador, el IT5100 puede determinar automáticamente si los parámetros de la batería cumplen con las normas. Una sola unidad del modelo IT5102 soporta 16 canales en medición de baterías, hasta 17 conjuntos de conexión maestro-esclavo y hasta 272 canales de extensión, lo que mejora considerablemente la eficacia de las pruebas. La interfaz de comunicación LAN/RS232 incorporada permite que la serie IT5100 sea aplicada en baterías de litio de celulares, baterías de vehículos eléctricos y otras inspecciones y clasificaciones de baterías.

Características

• Pantalla LCD: visualización simultánea de la resistencia interna y el voltaje de la batería

• Gama de medición de voltaje: ±6 V ～± 1000 V, resolución 10 μV * 2

• Gama de medición de resistencia: 3 mΩ ～ 3 kΩ, resolución 0,1 μΩ * 1

• Prueba automática o manual de tres gamas de voltaje y siete gamas de resistencia * 3

• Prueba simultánea de resistencia y voltaje, velocidad de hasta 125 veces / S* 4

• Interfaz de comunicación USB / LAN, compatible con protocolo SCPI

• Soporta cálculo estadístico, almacena datos a través de USB

• Función de comparador: resultados de clasificación, visualización HI / IN / LOW

• Función de ajuste a cero

• Prueba de cuatro terminales en AC
• Alarma
• Prueba de hasta 16 canales de una sola unidad IT5102 y admite hasta 17 expansiones de conexión maestro-esclavo * 5
• Soporta pruebas online *6
  • *1: IT5101E es 15 mΩ ～ 3 Ω, IT5102/5102E: 0,01 mΩ～2 Ω

  • *2: IT5102/5102E: 0～60 V

  • *3: IT5101E, IT5102/5102E, la resistencia tiene dos gamas

  • *4: IT5101/5101E en modo Ex_Fast

  • *5: IT5102E tiene 8 canales

  • *6: IT5101/5101E solo soporta mediciones offline, IT5102/5102E soporta mediciones online y offline

Aplicaciones

• Pruebas a baterías de alto voltaje: vehículos eléctricos, baterías de litio, etc.
• Pruebas de baterías
• Pruebas de celdas (baja resistencia) grandes
• Prueba a producción en serie a alta velocidad de pilas de botón
• Inspección UPS
• Análisis de vida útil & deterioro de baterías alcalinas, baterías de plomo-ácido
• Pruebas de resistencias de contacto
• Pruebas ESR (Equivalent Series Resistance)

Funciones

Medición de 4 terminales en AC

Para evitar el efecto causado por el cable de prueba y garantizar la precisión de la prueba, el IT5101 y el IT5101E toman la detección de 4 terminales en AC. Esto significa que el tester no solo puede probar la resistencia interna y el voltaje de forma simultánea con gran precisión, sino que también admite cálculos estadísticos a largo plazo.

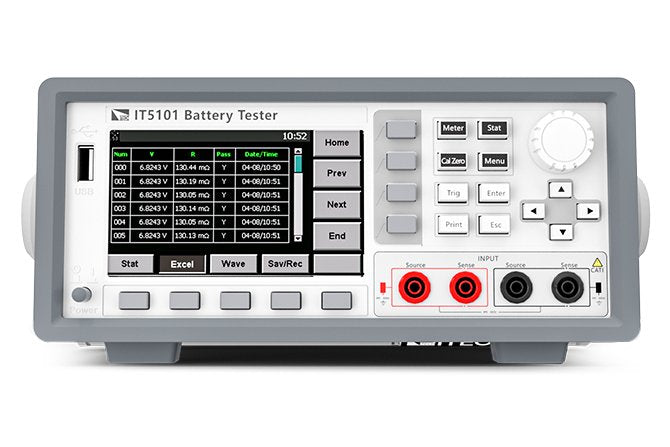

Cálculo estadístico y almacenamiento de configuraciones de ajuste de mediciones

En combinación con un disco USB externo, el IT5101 puede utilizarse para el cálculo estadístico, lo que simplifica enormemente el proceso y facilita el control de calidad.

La capacidad de almacenamiento de datos es de hasta 1000 grupos, la capacidad máxima de almacenamiento de ajustes de medición es de hasta 126 unidades. Además, los datos de medición de la serie IT5100 se pueden almacenar como archivo .csv.
