Controlador de prueba de vibración Spider-80M MIMO

Basado en la arquitectura Spider-80Xi

La plataforma Spider-80M se basa en la eficiente arquitectura Spider-80Xi y está diseñada para aplicaciones de control de pruebas de vibración MIMO y pruebas estructurales MIMO. Cada chasis Spider-80M cuenta con 8 salidas capaces de realizar pruebas de vibración MIMO de 6 grados de libertad. Un chasis Spider-80M y varios chasis Spider-80Xi pueden conectarse en cadena para formar un sistema de gran tamaño con hasta 504 canales de entrada.

Ampliar el recuento de canales

En un chasis Spider-80M siempre se instalará un módulo maestro con 8 entradas y 8 salidas. Este módulo maestro ocupa dos ranuras del módulo Spider-80Xi en el chasis S80M-A35-8N. Se pueden insertar hasta 6 módulos frontales Spider-80Xi adicionales para formar un sistema con 8 salidas y hasta 56 entradas.

El chasis Spider-80M puede combinarse con varios chasis Spider-80Xi para formar un sistema con hasta 504 canales de entrada, todos muestreados simultáneamente. La precisa sincronización temporal garantiza una excelente coincidencia de fase en el dominio de la frecuencia entre todos los canales, ya sea en el mismo front-end Spider o en diferentes front-ends. La coincidencia de fase de canal, incluso entre front-ends Spider independientes, es de 1,0 grados a 20 kHz, lo que resulta ideal para aplicaciones estructurales y acústicas de alta calidad que requieren medición de canales cruzados.

Almacenamiento masivo

Se utiliza una unidad de estado sólido extraíble de 2,5 pulgadas de alto rendimiento como medio de almacenamiento. Al grabar, los datos se escriben en formato NTFS. Los datos se extraen del Spider-NAS mediante el software Crystal Instruments para transferirlos al PC. Como alternativa, la unidad de estado sólido se puede extraer y conectar físicamente para extraer los datos al PC.

De fábrica, se instala internamente una unidad de estado sólido de 250 GB. La unidad se puede ampliar hasta 2 TB. Esta unidad de estado sólido ofrece un excelente rendimiento en entornos con fuertes impactos y vibraciones. Un algoritmo especial de comprobación de errores, desarrollado por Crystal Instruments, detecta y evita cualquier error que pueda ocurrir durante la transferencia y el almacenamiento de datos.

Sincronización horaria

Mediante la conexión Ethernet, se pueden sincronizar varios chasis Spider-80Xi o Spider-80M mediante el protocolo IEEE 1588v2. La precisión de sincronización es de nanosegundos cuando se utiliza un conmutador de red específico. Los datos adquiridos por todos los canales de medición se mantendrán en la misma base de tiempo. La sincronización de fase entre canales de diferentes front-ends Spider es de nanosegundos.

Características del software de pruebas de vibración MIMO:

• Control aleatorio de múltiples entradas y múltiples salidas (MIMO)
• Control de onda sinusoidal de múltiples entradas y múltiples salidas (MIMO)
• Choque clásico de múltiples entradas y múltiples salidas (MIMO)
• Control del historial de tiempo transitorio de múltiples entradas y múltiples salidas (MIMO)
• Espectro de respuesta a choques de múltiples entradas y múltiples salidas (MIMO)
• Control de replicación de forma de onda de tiempo de múltiples entradas y múltiples salidas (MIMO)

Especificaciones del producto:

Especificaciones del canal de entrada

• • Número de canales de entrada por chasis: 16, 24, 32, 48 o 56 cuando se solicita con S80M-A35-8N; esto solo se puede configurar de fábrica.
  • Canales de entrada máximos por sistema Spider-80M: 504
  • Tipo de conector: BNC aislado
  • TEDS: compatible con IEEE 1451.4
  • Acoplamiento: AC, DC, IEPE (ICP®)

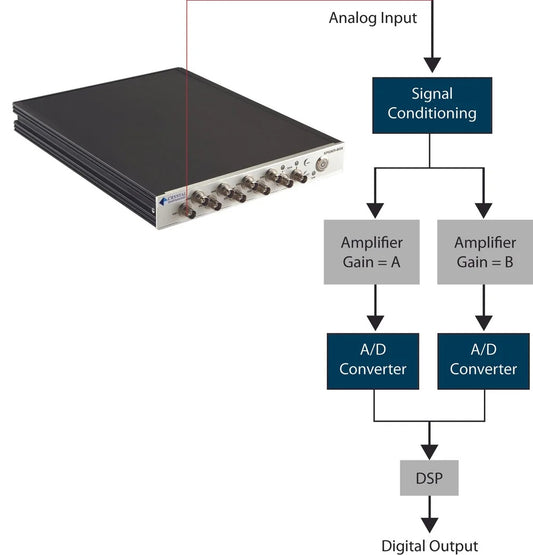

  • Rango dinámico de entrada: 160 dBFS
  • Coincidencia de fase del canal: < ±1,0 grado hasta 20 kHz en todo el sistema

Especificaciones del canal de salida

• • Número de canales: 8 canales por chasis
  • Tipo de conector: BNC
  • Resolución D/A: 24 bits
  • Frecuencia de muestreo: hasta 102,4 kHz por canal, sincronizada con los canales de entrada

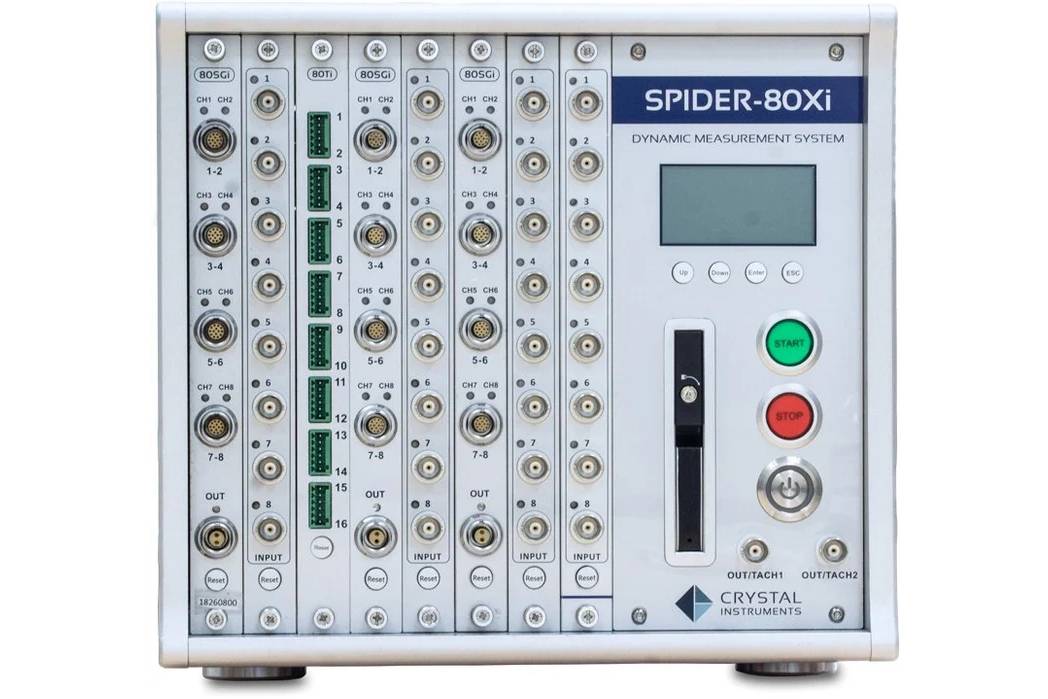

Chasis Spider-80M

• • Tamaño: 278,4 X 257 X 304 mm (Ancho x Alto x Largo)
  • Peso total: 12 kg con 56 canales configurados
  • El chasis S80M-A35-8N puede albergar:
    • 1 módulo Spider-80M
    • Hasta 6 módulos frontales Spider-80Xi
    • Spider-NASi
    • 1 Spider-H
