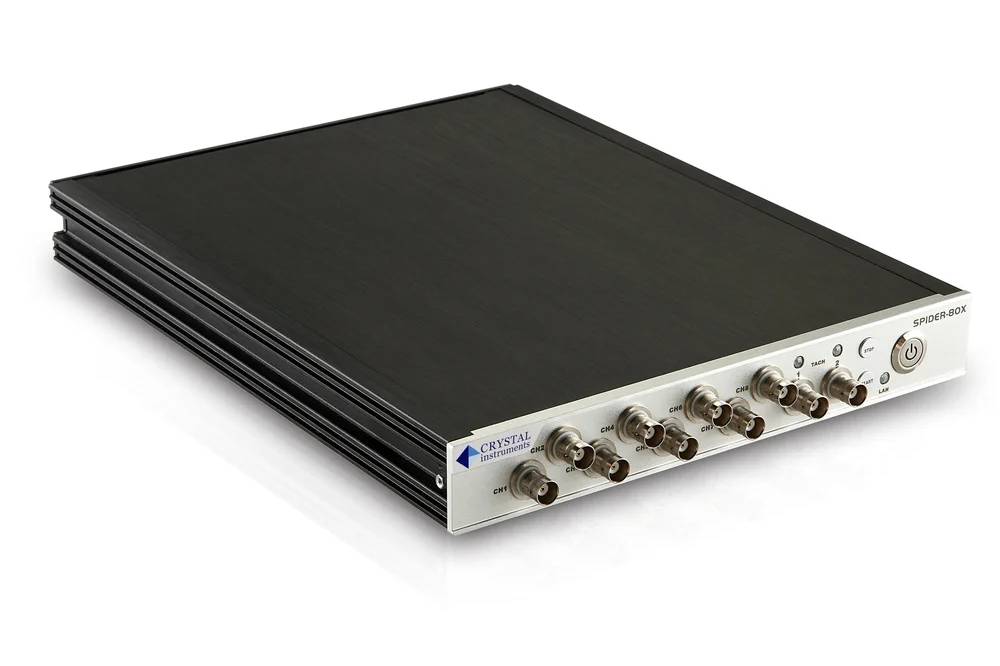

Sistema de medición dinámica Spider-80X

Sistema de medición dinámica Spider-80X

El Spider-80X está diseñado para aplicaciones en tres campos: adquisición de datos dinámicos , control de pruebas de vibración y monitoreo de máquinas . Cada interfaz cuenta con ocho canales de entrada analógicos y dos canales que pueden seleccionarse por software como salidas analógicas para el control de vibraciones o entradas de tacómetro para el análisis de maquinaria rotatoria

Un solo front-end Spider-80X es un controlador completo de dos salidas con la misma tecnología patentada de entrada dual ADC de alta calidad de la serie Spider-81. Las entradas del Spider-80X ofrecen opciones de acoplamiento de extremo único/diferencial y AC/DC/IEPE; el modo de carga es una opción disponible que se puede instalar en la fábrica. El Spider-80X también ofrece la misma conectividad Ethernet con sincronización temporal y cuenta con 4 GB de memoria flash para almacenamiento de datos y programas.

Los front-ends del Spider-80X se pueden intercambiar en terreno.  Cada front-end está blindado con metal. El usuario puede configurar rápidamente un sistema con cualquier número de front-ends.

Diseño de interfaz de alta precisión.

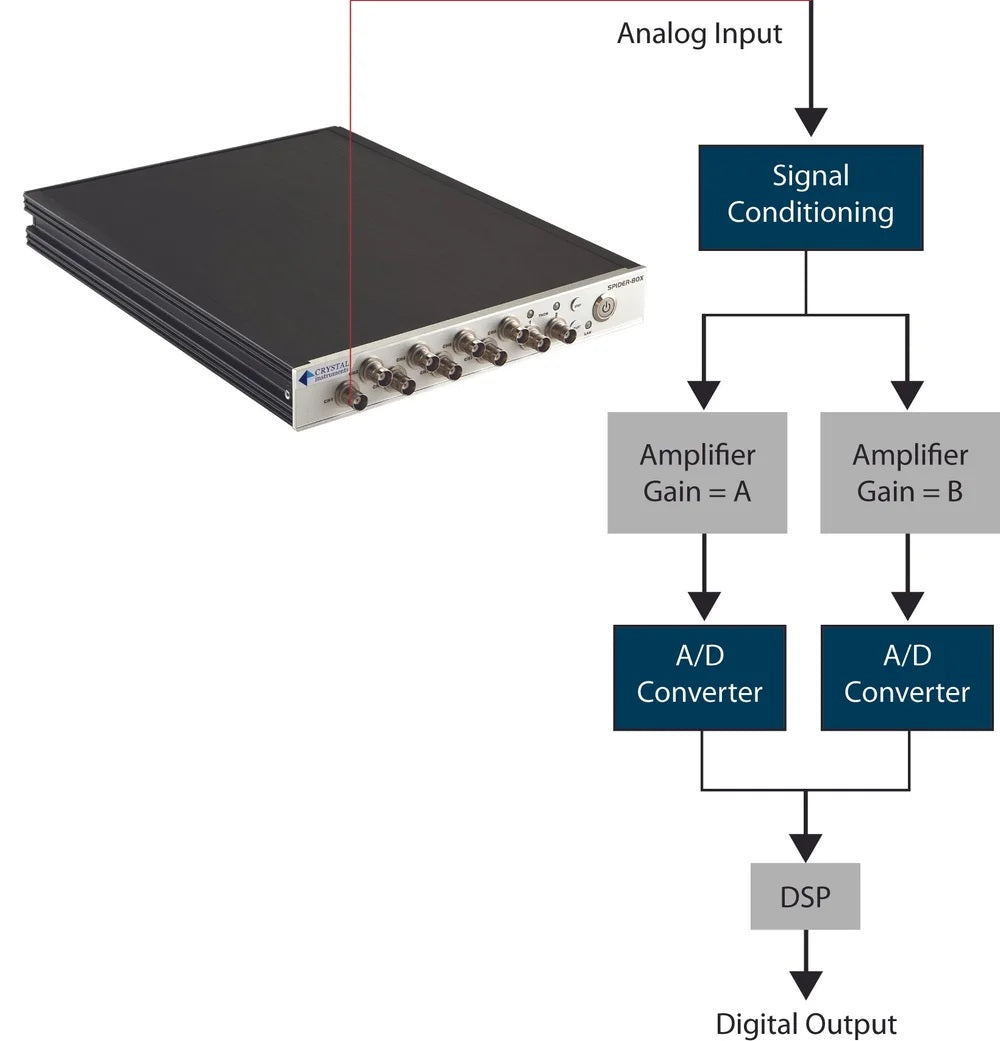

 Los canales de entrada analógica del Spider-80X proporcionan mediciones de altísima precisión. Cada canal cuenta con acoplamiento de entrada AC o DC, ya sea diferencial o de extremo único. También puede proporcionar el modo de entrada IEPE (ICPTM) (acoplamiento de AC con una corriente constante de 4 mA desde una fuente de 22 VDC) para su uso con acelerómetros estándar de la industria con amplificadores integrados. La capacidad de leer la identificación TEDS (Hoja de Datos Electrónica del Transductor) del transductor conectado completa la conformidad del canal con la norma IEEE 1451.4. Cada canal proporciona un rango dinámico sin precedentes de 175 dBFS. Esto se logra aplicando dos convertidores analógico-digitales de 24 bits a cada canal y combinando sus salidas de acuerdo con nuestra patente estadounidense número 7,302,354.

En el Spider-80X, están disponibles amplificadores de carga incorporados.

Precisión y sincronización horaria:
El Spider-80X cumple con el Protocolo de Tiempo de Precisión IEEE 1588 (PTPv2). También admite la integración con un reloj maestro, lo que permite una precisión de marca de tiempo inferior a un microsegundo. Esto permite sincronizar varias unidades Spider-80X físicamente desconectadas con una precisión de 100 nanosegundos. Los Spiders pueden mantener una coincidencia de fase inferior a 1 grado, lo que permite calcular funciones de respuesta en frecuencia, espectros cruzados, autocorrelación y otros análisis de señales con alta precisión.

Modo Caja Negra:
El modo Caja Negra permite operar el Spider-80X sin un PC. En este modo, el PC se utiliza únicamente para configurar el sistema de control antes de que el sistema comience a funcionar y para descargar los datos una vez finalizada la prueba. Durante la prueba, el sistema de adquisición de datos funciona de forma autónoma, según un programa preestablecido o en respuesta a eventos externos, como un disparador de entrada o una entrada digital.

Conexión de red simple.
La conectividad Ethernet permite que los Spiders se ubiquen lejos de su PC host. Esta estructura distribuida reduce considerablemente el ruido y las interferencias eléctricas en el sistema.

Sistema modular de alto canal.
Se pueden conectar varios front-ends Spider-80X mediante el conmutador Ethernet Spider-HUB de Crystal Instruments. El almacenamiento de datos se puede ampliar a 2 TB añadiendo un dispositivo de almacenamiento masivo Spider-NAS.

Centro de araña

Spider-HUB

Dispositivo de almacenamiento conectado a red

Spider-NAS

Spider-80SG

  • El conmutador Ethernet Spider-HUB
    El conmutador Ethernet Spider-HUB, fabricado por Crystal Instruments, es compatible con la última tecnología IEEE 1588v2. El Spider-HUB garantiza una precisión de marca de tiempo de 50 nanosegundos y puede configurarse para las funciones de reloj maestro, reloj de contorno y reloj transparente 1588v2. Se garantiza una coincidencia de fase precisa entre todos los canales de medición de los módulos.
  • Dispositivo de almacenamiento Spider-NAS.
    El Spider-NAS (almacenamiento conectado a red) es un dispositivo de almacenamiento dedicado, diseñado para funcionar con los front-ends Spider de Crystal Instruments, incluidos el Spider-80X y el Spider-81. Cada dispositivo Spider-NAS admite hasta ocho front-ends Spider para recopilar datos de forma de onda temporal y espectrales. Una conexión Ethernet en la parte posterior permite la conexión a un ordenador para la descarga y configuración de datos. En el centro del Spider-NAS se encuentra una unidad de estado sólido (SSD) extraíble de 250 GB con opción de ampliación a 2 TB. Esta SSD no solo ofrece mayor protección contra golpes que un disco duro convencional, sino que también ofrece un tiempo de arranque más rápido (menos de 15 segundos) y una eficiencia energética excepcional.
  • El dispositivo de detección de deformaciones Spider-80SG
    tiene el mismo factor de forma mecánica que el Spider-80X. Ambos sistemas se pueden combinar para formar un sistema que mide diversas señales dinámicas, incluyendo deformaciones u otros sensores que requieren excitación.
  • Sistema de medición de temperatura Spider-80Ti.
    El Spider-80Ti tiene la misma forma mecánica que el Spider-80X. Es un DAQ de temperatura que se combina con el Spider-80X para formar un sistema capaz de medir diversas señales dinámicas junto con datos de temperatura.
