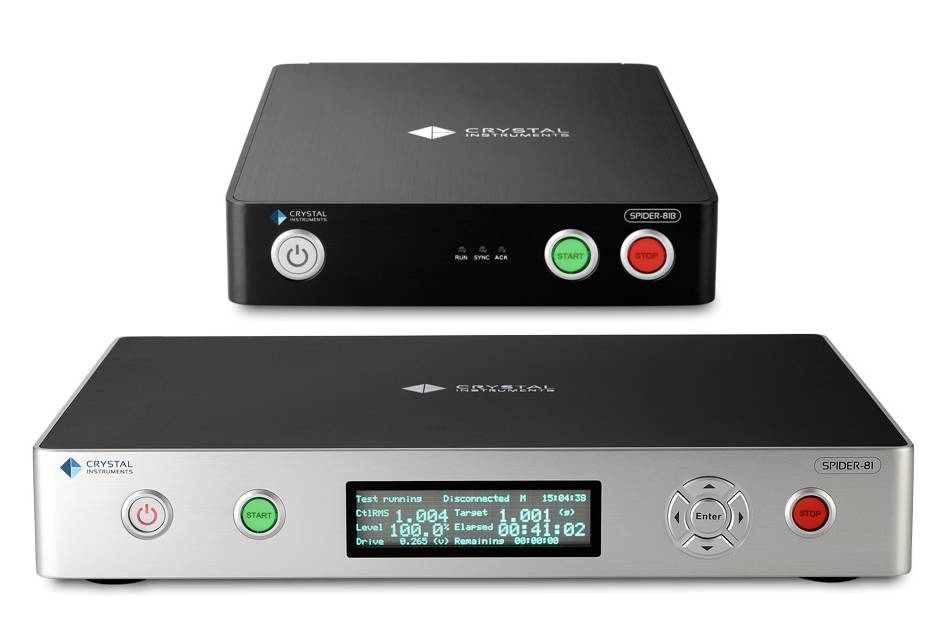

Spider-81/81B: Controlador de pruebas de vibración

El último diseño de hardware

Los controladores de prueba de vibración Spider-81 cuentan con entradas de voltaje, carga, TEDS e IEPE, ideales para mediciones de impacto, vibración y acústica, así como para mediciones de voltaje de uso general. La memoria flash interna almacena datos de configuración de prueba para controlar hasta 64 canales simultáneamente, además de almacenar datos de análisis en tiempo real. Sus múltiples canales de salida proporcionan diversas formas de onda de señal sincronizadas con la frecuencia de muestreo de entrada. Una pantalla LCD brillante muestra información sobre el estado de la prueba. Cada unidad cuenta con diez conexiones de monitoreo para leer señales de entradas y salidas analógicas. Las E/S digitales aisladas integradas y los puertos serie RS-485 permiten la interconexión con otro hardware.

Características del software de pruebas de vibración

• Control de vibración aleatoria
• Sinusoidal aleatoria (SoR)
• Aleatorio sobre aleatorio (RoR)
• Control de vibración de onda sinusoidal barrida
• RSTD
• Multi-sine
• Oscilador sinusoidal
• Control de choque clásico
• Historial de tiempo transitorio (TTH)
• Síntesis del espectro de respuesta a choques (SRS)
• Control aleatorio transitorio
• Control de pruebas sísmicas
• Replicación de la forma de onda del tiempo


Conexión de red simple

La conectividad Ethernet permite que el controlador de pruebas de vibración Spider-81 se encuentre físicamente lejos del computador central. Esta estructura distribuida reduce considerablemente el ruido y las interferencias eléctricas en el sistema. Un ordenador supervisa y controla varios controladores a través de la red. Dado que todo el procesamiento del control y el registro de datos se ejecutan localmente dentro del controlador, la conexión de red no afectará la fiabilidad del control.

Sincronización de tiempo entre múltiples controladores de prueba

El controlador de pruebas de vibración Spider-81 se basa en la tecnología de sincronización horaria IEEE 1588. Los controladores de pruebas de vibración Spider-81 en la misma red se sincronizan en nanosegundos. Gracias a esta tecnología única y a la transferencia de datos Ethernet de alta velocidad, los componentes distribuidos en la red funcionan como un sistema integrado.

Especificaciones del producto:

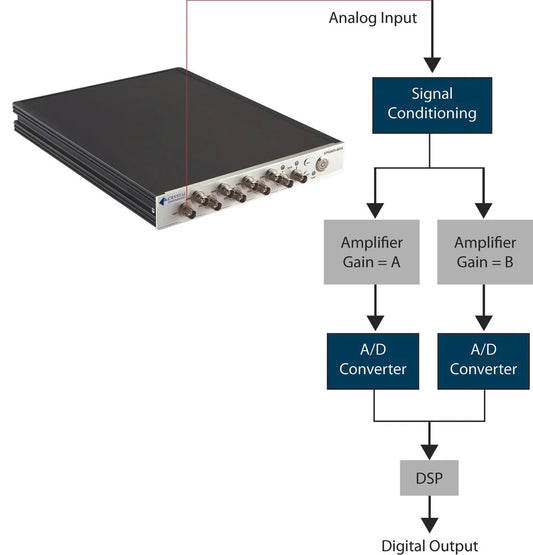

Entradas analógicas : 8 conectores BNC por controlador de prueba de vibración Spider-81. Los front-ends Spider-81 y Spider-80X se pueden conectar en red para formar un sistema de 512 canales. Carga, voltaje o IEPE, unipolar o diferencial, acoplamiento AC o DC, rango dinámico de 160 dBFS, convertidores A/D de 24 bits, rango de ±20 voltios, hasta 102,4 kHz fs por canal, 8 conectores BNC por front-end Spider-81.

Salidas analógicas: 2 conectores BNC por unidad, rango dinámico de 100 dB, convertidores D/A de 24 bits. ±10 voltios

Coincidencia de fase del canal: mejor que ±1,0 grado, hasta 20 kHz

Periféricos: 8 DIO aislados; 10 canales de monitoreo, pantalla LCD con botones de navegación, RS-485, conexión a tierra, interruptor de contacto de aborto, botones de inicio e interrupción

Dimensiones:

• Dimensiones de Spider-81: 440 x 66 x 330 mm (Ancho x Alto x Profundidad)
• Dimensiones de Spider-81B: 220 x 66 x 276 mm (Ancho x Alto x Profundidad)

Peso:

• Spider-81: 4,8 kg
• Spider-81B: 2,56 kg

Potencia: hasta 18 vatios durante el funcionamiento.

Conexiones de computadora: El conector hembra 100Base-T, RJ45 admite la conexión a una computadora o un conmutador de red

Memoria interna: La memoria flash para almacenamiento de datos es de 4 GB por unidad

Modos de funcionamiento : Conectado a la computadora o modo caja negra independiente.
