Sistema de canales de alto conteo Spider-80Xi

Tecnología patentada y características del sistema.

 El Spider-80Xi está diseñado para aplicaciones en tres campos: adquisición dinámica de datos , control de pruebas de vibración y monitoreo de máquinas . Cada interfaz cuenta con ocho canales de entrada analógica y dos canales que pueden seleccionarse por software como salidas analógicas para el control de vibraciones o entradas de tacómetro para el análisis de maquinaria rotatoria.

El Spider-80Xi es una versión compacta del Spider-80X con un diseño extremadamente ligero. Con un chasis de 64 canales que pesa menos de 10,5 kg, el Spider-80Xi se puede transportar con una sola mano y es ideal para pruebas de campo donde la portabilidad es esencial.

Un solo front-end Spider-80Xi es un controlador completo de dos salidas con la misma tecnología patentada de entrada ADC dual de alta calidad de la serie Spider-81. Las entradas del Spider-80Xi ofrecen opciones de acoplamiento de extremo único/diferencial y AC/DC/IEPE; el modo de carga es una opción disponible que se puede instalar de fábrica. El conmutador Ethernet Spider-HUB viene instalado en el chasis del Spider-80Xi. El almacenamiento de datos se puede ampliar a 2 TB añadiendo un dispositivo de almacenamiento masivo Spider-NAS .

• El sistema Spider-80Xi que consta de un chasis de 64 canales está alimentado por corriente alterna (AC), de 100 a 240 VCA.
• El sistema Spider-80Xi que consta de un chasis de 32 canales está alimentado por corriente continua (DC), de 10 V a 22 V.

Combine varios front-ends

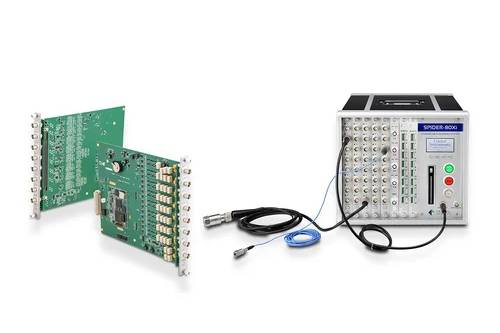

El Spider-80Xi es una plataforma de hardware compacta y versátil diseñada para alojar varios front-ends, incluidos Spider-80Hi, Spider-80Ci, Spider-80SGi y Spider-80Ti.

Spider-80Hi:
 Los canales de entrada del Spider-80Hi están equipados con una fuente de poder IEPE compatible con sensores IEPE, además de la función de entrada de voltaje estándar. Esto hace que el Spider-80Hi sea especialmente adecuado para aplicaciones como mediciones de impacto, vibración, acústica o voltaje de uso general. (Notas del producto: Comparación del Spider-80Hi (v8.9) con el Spider-80Xi y Spider-80Hi: V8.9 vs. V8.5 )

Los usuarios de Spider-80Ci, Spider-80SGi y Spider-80Ti
pueden seleccionar el Spider-80Ci como entrada de carga. Los front-ends del Spider-80SGi están diseñados para medir la deformación mediante excitación de precisión y magnitudes de medición de propósito general con una fuente de alimentación personalizable. El Spider-80Ti añade capacidad de medición de temperatura al sistema Spider-80Xi.

Controlador MIMO Spider-80M.
La plataforma Spider-80M se basa en la eficiente arquitectura Spider-80Xi y está diseñada para aplicaciones de control VCS MIMO y pruebas estructurales MIMO. Cada chasis Spider-80M cuenta con 8 salidas capaces de realizar pruebas MIMO de 6 grados de libertad. Un chasis Spider-80M y varios chasis Spider-80Xi pueden conectarse en cadena para formar un sistema de gran tamaño con hasta 504 canales de entrada.

Tecnología patentada de marca de tiempo GPS.
La tecnología patentada de marca de tiempo GPS de Crystal Instruments ahora es compatible con el hardware Spider. El chasis Spider-80Xi incorpora un módulo GPS integrado que permite la marca de tiempo de datos con una precisión de 100 nanosegundos. Esta tecnología permite la sincronización de datos de sistemas físicamente desconectados, lo que permite calcular funciones de respuesta en frecuencia, espectros cruzados, autocorrelación y otros análisis de señales con alta precisión.

Conmutador Ethernet Spider-HUB.
El conmutador Ethernet Spider-HUB, fabricado por Crystal Instruments, es compatible con la última tecnología IEEE 1588v2. El Spider-HUB garantiza una precisión de marca de tiempo de 50 nanosegundos y puede configurarse para las funciones de reloj maestro, reloj de contorno y reloj transparente 1588v2. Se garantiza una coincidencia de fase precisa entre todos los canales de medición de los módulos. En un chasis Spider-80Xi, el Spider-HUB se instala internamente.

Dispositivo de almacenamiento Spider-NAS.
El Spider-NAS (almacenamiento conectado a red) es un dispositivo de almacenamiento dedicado, diseñado para funcionar con los front-ends Spider de Crystal Instruments, incluidos el Spider-80X y el Spider-81. Cada dispositivo Spider-NAS admite hasta ocho front-ends Spider para recopilar datos de forma de onda de tiempo de transmisión y datos espectrales. Una conexión Ethernet en la parte posterior permite la conexión a un ordenador para la descarga y configuración de datos. En el centro del Spider-NAS se encuentra una unidad de estado sólido (SSD) extraíble de 250 GB con opción de ampliación de almacenamiento a 2 TB. Esta SSD no solo ofrece mayor protección contra golpes que un disco duro clásico, sino que también ofrece un tiempo de arranque más rápido (menos de 15 segundos) y es especialmente eficiente energéticamente. El Spider-NAS se instala internamente en un chasis Spider-80Xi.

Sistema de alto número de canales.
Múltiples chasis se combinan para crear un sistema de hasta 512 canales, todos muestreados simultáneamente. Un disco duro dedicado de almacenamiento masivo (una unidad de estado sólido de 250 GB) permite grabar las señales de tiempo de todos los canales de entrada a una frecuencia de hasta 256 kHz/canal. La precisa sincronización temporal proporciona una excelente coincidencia de fase en el dominio de la frecuencia entre todos los canales, ya sea en el mismo front-end Spider o en diferentes front-ends. Se pueden activar funciones de FFT en tiempo real, octava, seguimiento de órdenes o control de vibración. Las placas modulares del Spider-80Xi se instalan de fábrica y no son intercambiables in situ.

Diseño de interfaz de alta precisión.
Los canales de entrada analógica del Spider-80Xi proporcionan mediciones de altísima precisión. Cada canal cuenta con acoplamiento de entrada de CA o CC, ya sea de extremo único o diferencial. También puede proporcionar el modo de entrada IEPE (ICPTM) (acoplamiento de CA con una corriente constante de 4 mA desde una fuente de 22 VCC) para su uso con acelerómetros estándar de la industria con amplificadores integrados. La capacidad de leer la identificación TEDS (Hoja de Datos Electrónica del Transductor) del transductor conectado completa la conformidad del canal con la norma IEEE 1451.4. Cada canal proporciona un rango dinámico sin precedentes de 175 dBFS. Esto se logra aplicando dos convertidores analógico-digitales de 24 bits a cada canal y combinando sus salidas de acuerdo con nuestra patente estadounidense número 7,302,354.

Se puede utilizar el amplificador de carga externo, CA-08, si se desea el modo de carga.

Protocolo de Tiempo de Precisión IEEE 1588 (PTPv2).
Los front-ends Spider cumplen con el Protocolo de Tiempo de Precisión IEEE 1588 (PTPv2). Además, se integran con un reloj maestro, lo que permite una precisión de marca de tiempo inferior a un microsegundo. Esto permite sincronizar múltiples front-ends Spider físicamente desconectados con una precisión de tiempo de 100 nanosegundos. Los Spiders pueden mantener una coincidencia de fase inferior a 1 grado, lo que permite calcular funciones de respuesta en frecuencia, espectros cruzados, autocorrelación y otros análisis de señales con alta precisión.

Modo Caja Negra:
El modo Caja Negra permite operar el Spider-80Xi sin una PC. En este modo, la PC se utiliza únicamente para configurar el sistema de control antes de que el sistema comience a funcionar y para descargar los datos una vez finalizada la prueba. Durante la prueba, el sistema de adquisición de datos funciona de forma autónoma, según un programa preestablecido o en respuesta a eventos externos, como un disparador de entrada o una entrada digital.

Conexión de red simple.
La conectividad Ethernet permite que los Spiders se ubiquen lejos de su PC host. Esta estructura distribuida reduce considerablemente el ruido y las interferencias eléctricas en el sistema.
