Analizador de señales dinámicas y grabador de datos Spider-20

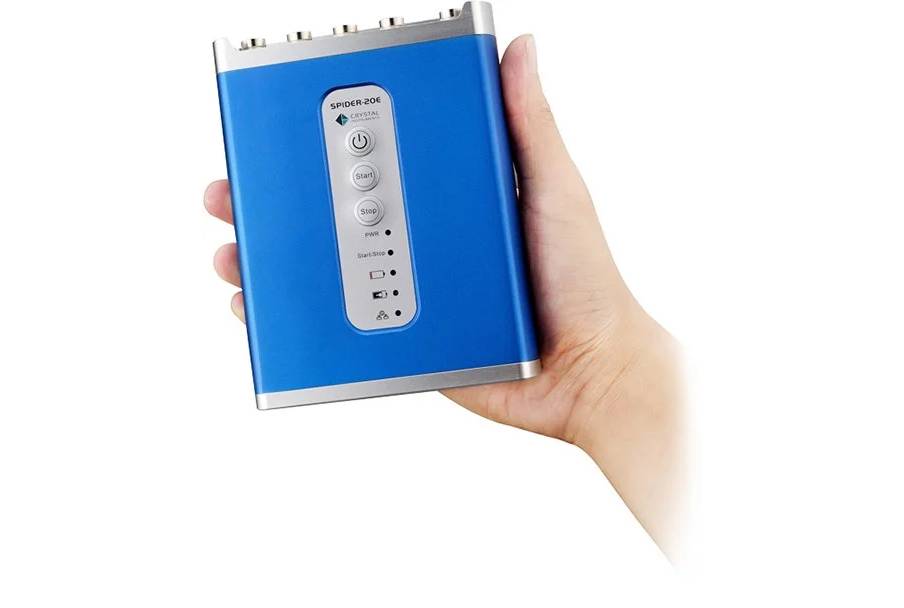

La serie Spider-20 consta de sistemas de adquisición de datos y medición dinámica. Estas unidades ofrecen cuatro canales de entrada de alta fidelidad y precisión de 24 bits, y un exclusivo canal de salida de entrada/fuente de señal de tacómetro seleccionable por software. Cada entrada se puede programar individualmente para aceptar voltaje de AC o DC, o la salida desde un sensor IEPE (ICP) con electrónica integrada. Los canales de entrada se pueden programar para muestrear hasta una frecuencia de 256 kHz. El Spider-20HE es un dispositivo de pequeña escala (14,7 x 11,7 x 3,3 cm) que pesa tan solo 500 g. Esta unidad portátil cuenta con tres botones de control y cinco indicadores LED de estado. Este potente dispositivo puede funcionar durante más de 6 horas con su batería interna recargable, que puede reemplazarse en campo por una batería de respaldo.

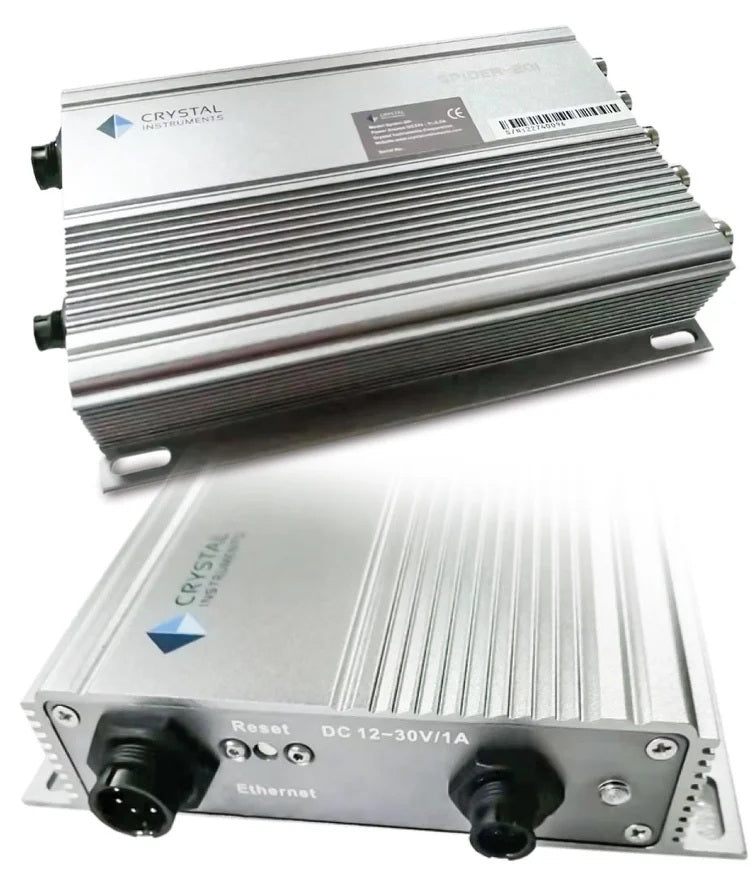

La versión compacta sin batería y con carcasa de grado industrial hace que el Spider-20i sea ideal para entornos industriales exigentes. Al no tener botones, se puede instalar en ubicaciones remotas, lo que permite se opere y monitoree a través de aplicaciones de software.

La serie de productos Spider-20 se comunica con el mundo mediante una interfaz Ethernet. Conecte el Spider a su computador o tablet con Windows y disfrute de la completa gama de funciones que ofrece el software EDM (Gestión de Datos de Ingeniería), incluyendo funciones de análisis espectral y respuesta en frecuencia, funciones acústicas de 1/n de octava, seguimiento de órdenes para maquinaria rotativa, espectros de respuesta a impactos para pruebas de caída o filtrado digital para análisis específicos.

El Spider-20HE puede conectar sistemas entre sí para construir un sistema de alta densidad de canales con hasta 256 canales de entrada, muestreando simultáneamente todos los datos de entrada. La exclusiva tecnología PTP (Protocolo de Tiempo de Precisión) de Crystal Instruments garantiza una coincidencia de fase superior a 1° hasta 20 kHz.

La serie Spider-20 cuenta con 4 GB de memoria flash integrada. Se pueden grabar señales de tiempo sin procesar con frecuencias de muestreo de hasta 256 kHz con solo pulsar un botón o mediante una programación automatizada. También se pueden guardar periódicamente las señales de tiempo y frecuencia procesadas. Un modo exclusivo de caja negra permite que los Spiders funcionen sin necesidad de conectarse a un computador.

Características del análisis:

• Función de respuesta de frecuencia (FRF)
• Análisis de octavas y sonómetros (SLM)
• Grabación de forma de onda de tiempo
• Pruebas automatizadas de programación y limitación
• Filtros digitales en tiempo real
• Análisis del espectro de respuesta a choques (SRS)
• Análisis de seguimiento de pedidos
• Temporizador remoto de On/Off de Spider-20 con modo de caja negra

Especificaciones del producto

Canales de entrada analógicos

• Canales de entrada: 4
• Acoplamiento: AC, DC, IEPE (ICP®)
• Rango de entrada: ±20 V, ±2 V, ±0,2 V
• Rango dinámico de entrada: 120 dBFS (rango de 20 V); 110 dBFS (rango de 2 V); 100 dBFS (rango de 0,2 V)
• Frecuencia de muestreo: 0,48 Hz a 256 kHz, con 58 etapas
• Frecuencia de muestreo (Spider-20HE): 512 kHz
• Máximo Ancho de banda (útil): 115,2 kHz

Canal de entrada del tacómetro

• Canal de entrada del tacómetro: 1
• Tipo de conector: BNC aislado (compartido con la salida analógica)
• Configuración: Tacómetro o función de salida seleccionada por software
• Rango de RPM del eje: 3/N – 300.000/N RPM

Canal de salida analógica

• Canales de salida: 1
• Rango de salida: ± 10 V

Entrada de alimentación DC (Spider-20HE)

• Tipo de conector: conector LEMO de 4 pines (en el panel trasero)
• Voltaje: 15 VDC (±10%)

LED indicadores (Spider-20HE)

• Energía, arranque/parada, batería y carga

Comunicación en red

• Ethernet: 100Base-T, conector hembra RJ45

Especificaciones de potencia (Spider-20HE)

• Fuente de poder: batería intercambiable con interfaz de cargador de DC
• Horas de batería: 6 horas o más en pleno funcionamiento
• Consumo de energía: menos de 6 W

Especificaciones ambientales

• Carcasa de 135 mm x 109 mm x 32,5 mm (Spider-20HE)
• Carcasa: 155 mm x 109,6 mm x 30,7 mm (Spider-20i)
• Peso: 0,56 kg (Spider-20HE)
• Peso: 0,52 kg (Spider-20i)
• Memoria flash incorporada: 4 GB
